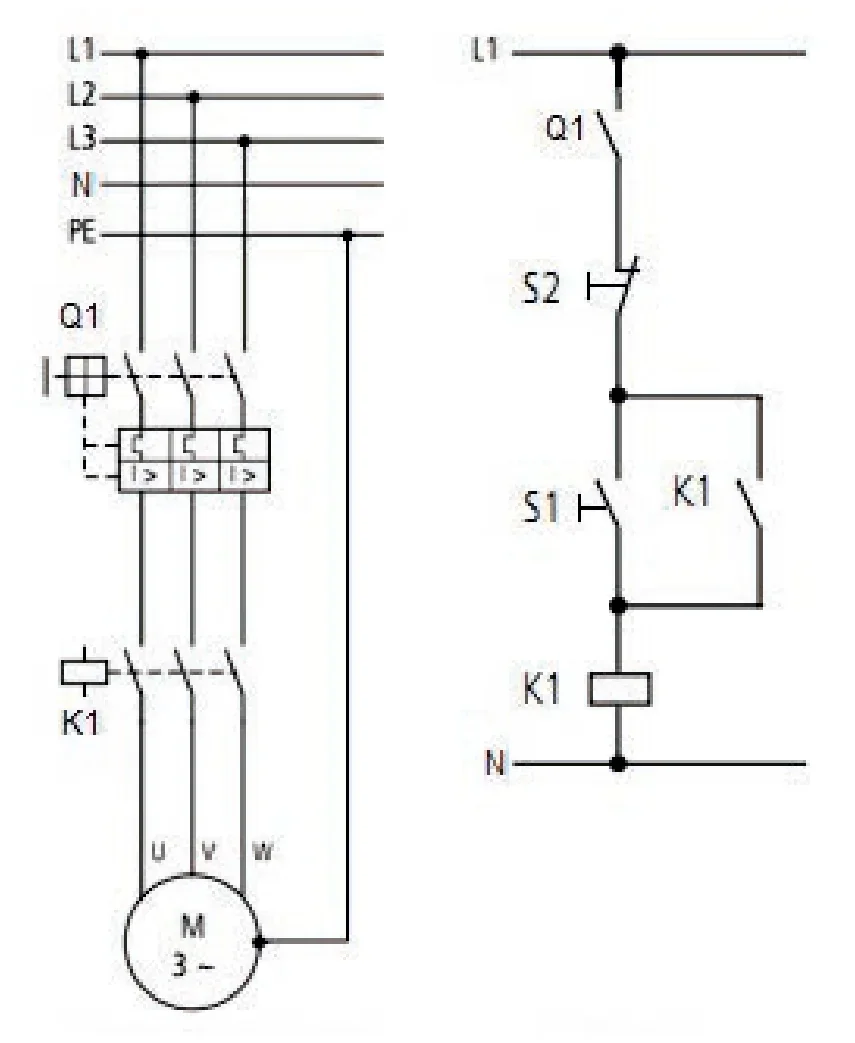

Które elementy i w jakiej kolejności należy włączyć, aby sprawdzić działanie układu sterowania?
A. S1, Q1, S2
B. Q1, S2, S1
C. S2, Q1, S1
D. Q1, S1, S2
Pytanie z egzaminu CKE, wrzesień 2015 (arkusz E.18-X-15.08).
Prawidłowa odpowiedź to Q1, S1, S2. Włączenie zasilania głównego za pomocą wyłącznika Q1 jest kluczowym krokiem, ponieważ bez odpowiedniego zasilania cały system nie będzie działał. Następnie, aktywacja przycisku startu S1 pozwala na uruchomienie stycznika K1. Stycznik K1 jest elementem wykonawczym, który kontroluje zasilanie silnika M. Uruchomienie silnika przy pomocy stycznika K1 jest standardową procedurą w automatyce przemysłowej, co jest zgodne z normami bezpieczeństwa i efektywności operacyjnej. Włączenie przycisku stopu S2 na końcu testuje zdolność systemu do zatrzymywania silnika, co jest istotne w kontekście bezpieczeństwa operacyjnego. Dobrą praktyką w systemach automatyki jest sekwencyjne włączanie elementów, co gwarantuje zarówno bezpieczeństwo, jak i niezawodność działania. Każdy z tych kroków powinien być dobrze zrozumiany i przestrzegany, aby zapewnić prawidłowe działanie całego układu sterowania.
Analizując błędne odpowiedzi, można zauważyć, że wiele z nich pomija istotną sekwencję działań wymaganych do prawidłowego uruchomienia układu sterowania. Włączenie przycisku startu S1 przed aktywacją wyłącznika Q1 jest błędem, ponieważ nie ma możliwości uruchomienia żadnego elementu bez dostępnego zasilania. Funkcjonowanie systemów automatyki opiera się na zasadzie, że najpierw należy zapewnić odpowiednią energię elektryczną, a następnie włączać kolejne komponenty. W przypadku układu, w którym S2 byłby włączany przed zasilaniem, stwarza to ryzyko uszkodzenia systemu oraz obniżenia efektywności operacyjnej. Przyciski start i stop powinny być obsługiwane w odpowiedniej kolejności, aby uniknąć nieprawidłowego działania silnika i stycznika. Dodatkowo, pomijanie sekwencji włączania elementów prowadzi do niebezpiecznych sytuacji, co jest niezgodne z najlepszymi praktykami w dziedzinie automatyki. W kontekście zautomatyzowanych systemów, niezbędne jest zrozumienie zależności pomiędzy poszczególnymi komponentami oraz ich wzajemnym działaniem. Ostatecznie, każda operacja powinna być przeprowadzona zgodnie z ustalonymi normami i procedurami, aby zminimalizować ryzyko awarii oraz poprawić niezawodność całego systemu.
