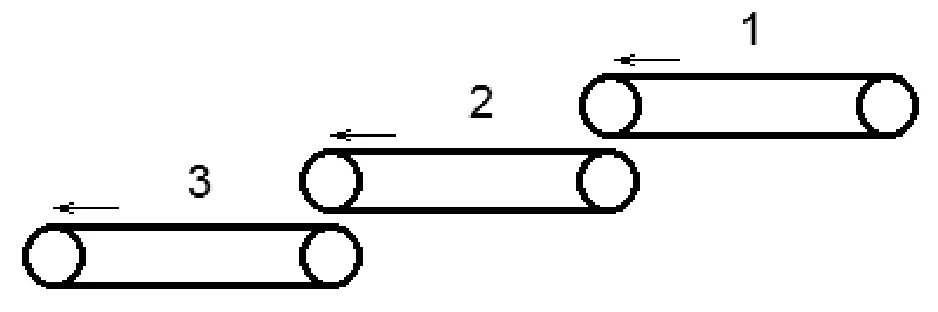

W projektowanym układzie mechatronicznym należy zastosować 3 taśmociągi. Ze względów bezpieczeństwa silniki napędowe taśmociągów muszą być załączane i wyłączane w odpowiedniej kolejności. Jaka musi być prawidłowa kolejność załączania i wyłączania taśmociągów?
A. Załączanie 3 - 2 - 1 i wyłączanie 3 - 2 - 1
B. Załączanie 1 - 2 - 3 i wyłączanie 3 - 2 - 1
C. Załączanie 3 - 2 - 1 i wyłączanie 1 - 2 - 3
D. Załączanie 1 - 2 - 3 i wyłączanie 1 - 2 - 3
Pytanie z egzaminu CKE, czerwiec 2015 (arkusz E.19-X-15.05).
Prawidłowa odpowiedź, która zakłada załączanie taśmociągów w kolejności 3-2-1, a wyłączanie w odwrotnej kolejności 1-2-3, opiera się na zasadach zapewnienia bezpieczeństwa oraz efektywności operacyjnej w systemach mechatronicznych. Kluczowym aspektem jest to, że przy załączaniu taśmociągów w tej kolejności, materiał transportowany jest płynnie z taśmociągu 3 do 2, a następnie do 1, co minimalizuje ryzyko blokad i zwiększa wydajność transportu. Dobrą praktyką w projektowaniu układów mechatronicznych jest unikanie sytuacji, w których materiał mógłby gromadzić się na taśmociągu, co zwiększa ryzyko uszkodzeń mechanicznych oraz niebezpiecznych sytuacji. Standardy branżowe, takie jak ISO 12100 dotyczące bezpieczeństwa maszyn, podkreślają konieczność stosowania odpowiednich procedur uruchamiania i zatrzymywania maszyn. W kontekście układów z wieloma taśmociągami, kluczowe jest także zapewnienie, że proces załadunku i rozładunku odbywa się w sposób ciągły, co jest zgodne z logiką działania nowoczesnych systemów transportowych. Przykładem zastosowania tej zasady może być przemysł spożywczy, gdzie nieprzerwana produkcja i transport surowców są kluczowe dla efektywności całego procesu.
Odpowiedzi, które proponują załączanie taśmociągów w innej kolejności lub nieprawidłowe sekwencje wyłączania, opierają się na błędnych założeniach dotyczących przepływu materiałów i zasad bezpieczeństwa. Przykładowo, załączanie taśmociągu 1 przed taśmociągiem 2 i 3 (jak w przypadku odpowiedzi zakładających kolejność 1-2-3) prowadzi do sytuacji, w której materiał z taśmociągu 1 mógłby gromadzić się, ponieważ taśmociągi 2 i 3 mogłyby nie być aktywne. Taka sytuacja zwiększa ryzyko wystąpienia zatorów i uszkodzeń mechanicznych związanych z przeciążeniem. Ponadto, wyłączanie taśmociągów w odwrotnej kolejności do ich załączania, jak sugerują inne odpowiedzi, może skutkować nagromadzeniem materiału na jednym z taśmociągów, co również stwarza zagrożenie dla bezpieczeństwa. W praktyce, każdy z taśmociągów powinien być zaplanowany w taki sposób, aby jego praca była skoordynowana z pozostałymi elementami systemu, co jest zgodne z zasadami projektowania systemów automatyki. Typowym błędem myślowym jest zatem założenie, że kolejność załączania i wyłączania nie ma znaczenia dla efektywności transportu i bezpieczeństwa operacji. W rzeczywistości, właściwe podejście do sekwencjonowania taśmociągów jest kluczowe dla zapewnienia płynności produkcji oraz minimalizacji ryzyka awarii.
