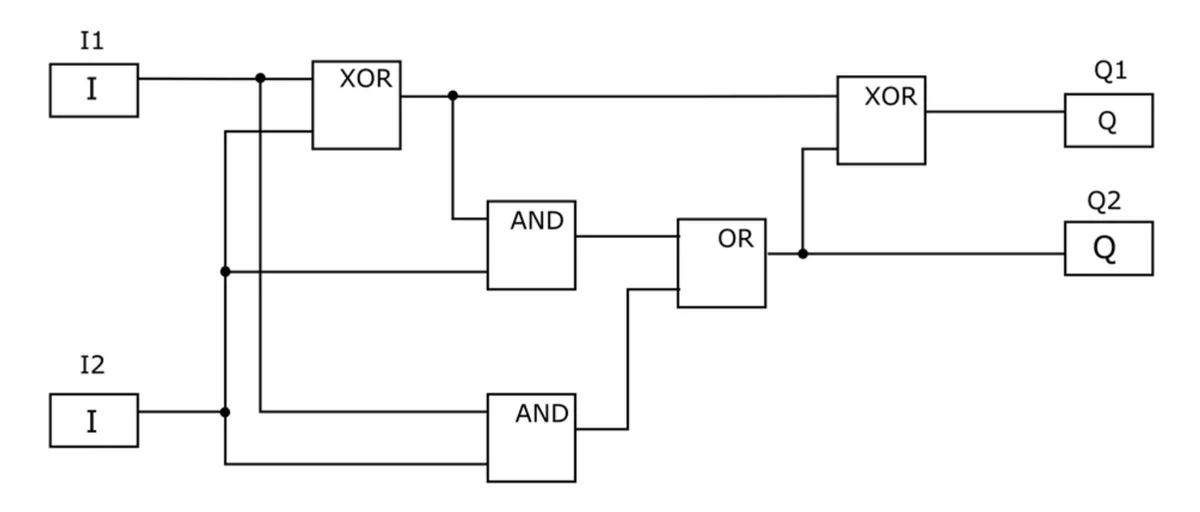

Która z podanych kombinacji wartości logicznych sygnałów na wejściach I1, I2 ustawi jednocześnie na wyjściach Q1 i Q2 wartość logicznej jedynki?
A. I1=1 i I2=1
B. I1=0 i I2=0
C. I1=1 i I2=0
D. I1=0 i I2=1
Pytanie z egzaminu CKE, czerwiec 2018 (arkusz E.19-X-18.06).
Poprawna odpowiedź wskazuje, że wejścia I1 i I2 muszą przyjąć wartość logiczną 1, aby uzyskać na wyjściach Q1 i Q2 również wartość logiczną 1. W kontekście układów cyfrowych, takie zachowanie jest zgodne z podstawowymi zasadami działania bramek logicznych. Na przykład, w przypadku bramki AND, wartość na wyjściu jest równa 1 tylko wtedy, gdy wszystkie jej wejścia są równe 1. W tym przypadku, gdy I1=1 i I2=1, bramka AND przed Q2 zwraca 1, co skutkuje logiczną jedynką na wyjściu Q2. Z kolei dla Q1, kombinacja I1=1 i I2=1 z bramkami XOR oraz OR również prowadzi do wartości 1. W praktyce, takie układy wykorzystywane są w systemach cyfrowych, gdzie kontrola sygnałów oraz ich logika są kluczowe, na przykład w projektowaniu układów sterujących czy w systemach automatyki. Zrozumienie tych zasad jest fundamentem dla inżynierów zajmujących się elektroniką czy automatyką, co jest niezbędne do skutecznego projektowania i analizy układów logicznych.
Wybór odpowiedzi, w której I1 i I2 mają wartości różne od 1, prowadzi do nieprawidłowych wniosków na temat działania bramek logicznych. W przypadku, gdy I1=0 i I2=0, zarówno bramka AND, jak i OR nie zdołają wygenerować wartości 1 na wyjściu. Podobny błąd występuje, gdy I1=0 i I2=1 oraz I1=1 i I2=0. W każdym z tych przypadków, przynajmniej jedna z bramek AND nie spełni warunku generowania na wyjściu wartości 1, gdyż wymaga obu sygnałów na wejściu równych 1. Typowym błędem myślowym jest założenie, że jedna z bramek logicznych mogłaby zrównoważyć brak drugiego sygnału, co jest sprzeczne z ich podstawowymi zasadami działania. Bramka XOR w takim przypadku również nie zdoła osiągnąć stanu 1 na wyjściu, gdyż działa w oparciu o zasadę ekskluzywności. Takie nieprawidłowe założenia mogą prowadzić do poważnych błędów w projektowaniu układów elektronicznych i powinny być skrupulatnie analizowane. Kluczowe jest zrozumienie, że tylko pełne spełnienie warunków bramka AND lub OR prowadzi do uzyskania wartości logicznej 1, co jest fundamentalną zasadą w inżynierii cyfrowej.
