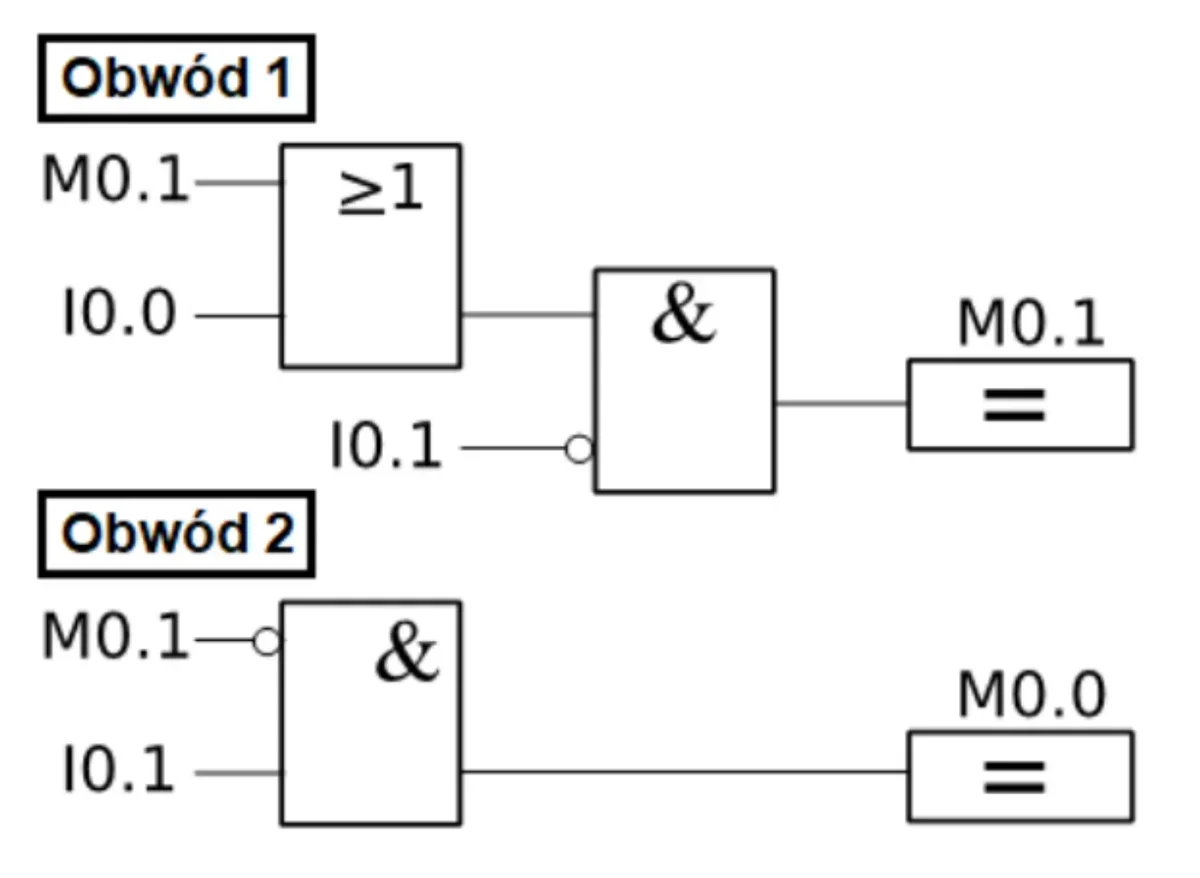

Które z podanych kombinacji wartości logicznych zostaną zapisane w komórkach pamięci M0.0 i M0.1 PLC podczas realizacji przedstawionego programu, jeżeli na wejściu I0.0 odczytany zostanie stan logiczny 1 a na I0.1 – stan logiczny 0?
A. M0.0 = 1 i M0.1=0
B. M0.0 = 0 i M0.1=1
C. M0.0 = 1 i M0.1=1
D. M0.0 = 0 i M0.1=0
Pytanie z egzaminu CKE, czerwiec 2024 (arkusz EE.21-SG-24.06).
Odpowiedź M0.0 = 0 i M0.1 = 1 jest poprawna, ponieważ wynika z logiki działania programowanego logicznego sterownika (PLC) i jego sposobu przetwarzania sygnałów wejściowych. W przedstawionym scenariuszu, gdy na wejściu I0.0 odczytany jest stan logiczny 1, a na I0.1 stan logiczny 0, to program sterownika przypisuje wartości do pamięci M0.0 i M0.1 na podstawie zaprogramowanej logiki. W tym przypadku, M0.0 otrzymuje wartość 0, co może być wynikiem warunku, który nie jest spełniony, podczas gdy M0.1 przyjmuje wartość 1, co wskazuje na aktywację sygnału w odpowiedzi na stan wejścia I0.0. Taki sposób działania jest zgodny z praktykami stosowanymi w automatyce przemysłowej, gdzie PLC są wykorzystywane do monitorowania i kontrolowania procesów. Właściwe zrozumienie przypisania wartości w komórkach pamięci jest kluczowe dla prawidłowej interpretacji wyników działania systemów automatyki.
Odpowiedzi, które wskazują na inne wartości w komórkach M0.0 i M0.1, bazują na kilku typowych błędach myślowych, które mogą prowadzić do nieporozumień dotyczących logiki działania PLC. Na przykład, wybór wartości M0.0 = 1 i M0.1 = 0 sugeruje, że oba wejścia I0.0 i I0.1 były traktowane jako aktywne, co jest sprzeczne z danymi, ponieważ tylko I0.0 może być w stanie 1 w tej konkretnej sytuacji. Tego rodzaju rozumowanie może wynikać z niepoprawnej interpretacji logiki AND lub OR, przy czym niektórzy mogą mylnie zakładać, że obecność jednego sygnału aktywnego na I0.0 automatycznie aktywuje inne komórki, co nie jest zgodne z faktycznym działaniem PLC. Innym częstym błędem jest zrozumienie stanów pamięci – M0.0 i M0.1 nie są niezależne od stanów wejściowych, lecz są ich odzwierciedleniem. Typowe nieporozumienia obejmują również mylenie stanów logicznych z fizycznym stanem urządzeń. W praktyce zastosowanie niepoprawnych wartości może prowadzić do błędów w procesie automatyzacji, co podkreśla znaczenie precyzyjnego rozumienia logiki działania PLC oraz podstawowych zasad programowania i diagnostyki. Aby uniknąć takich błędów, warto praktykować analizę schematów logicznych oraz testowanie różnych scenariuszy w symulacjach.
