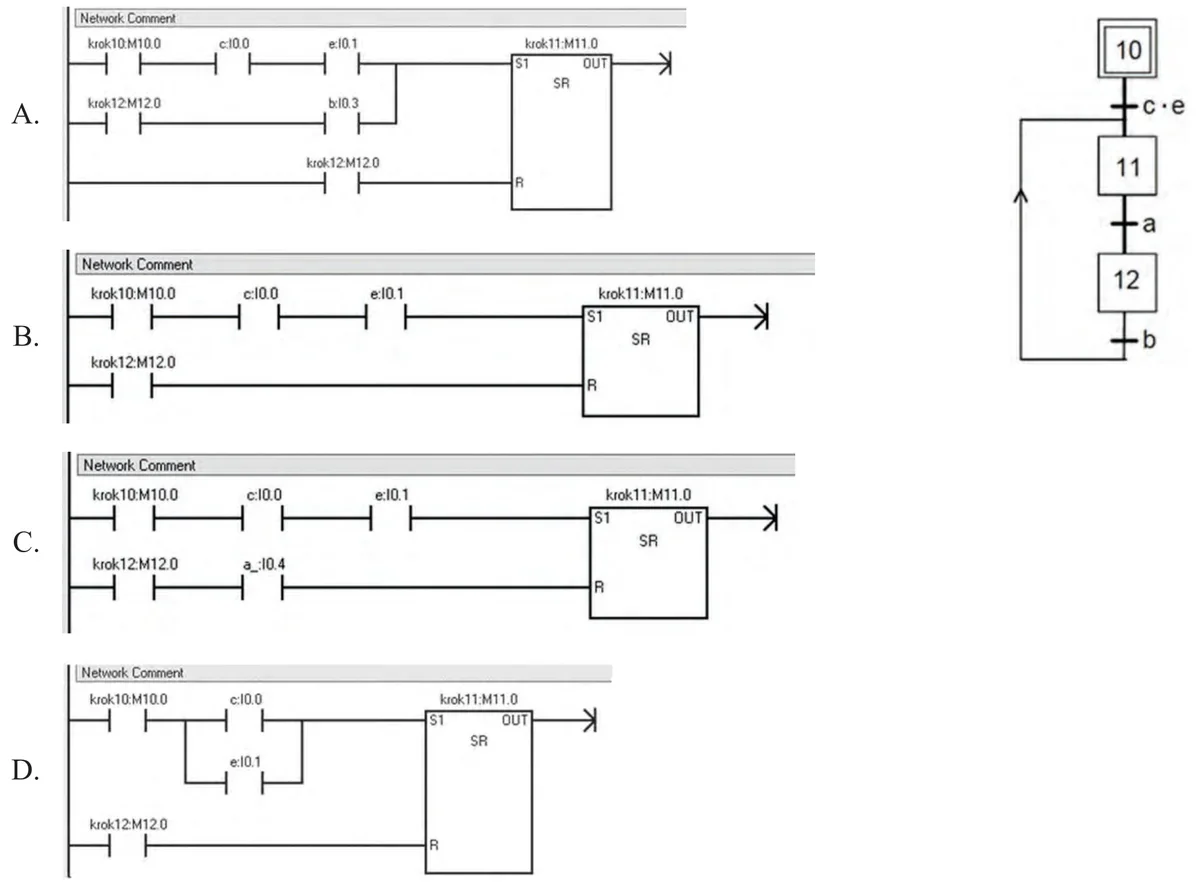

Który program jest implementacją kroku 11 przedstawionego algorytmu Grafcet na język LAD?
C.
A.
B.
D.
Pytanie z egzaminu CKE, styczeń 2017 (arkusz E.19-X-17.01).
Program A jest prawidłową implementacją kroku 11 algorytmu Grafcet na język LAD, ponieważ spełnia konieczne warunki logiczne i działania opisane w tym algorytmie. W kontekście Grafcet, każdy krok jest powiązany z określonymi warunkami, które muszą być spełnione, aby przejść do kolejnego kroku. W przypadku programu A, spełnienie warunku c1.0 skutkuje przejściem do kroku krok11:M11.0 oraz ustawieniem wyjścia OUT, co jest zgodne z treścią algorytmu. Praktyczne zastosowanie tego typu schematów można zauważyć w automatyzacji procesów przemysłowych, gdzie Grafcet jest używany do modelowania sekwencji operacji maszynowych. Dobrą praktyką w projektowaniu systemów automatyki jest zawsze weryfikacja, czy implementacje odpowiadają logicznym strukturze algorytmów, co można osiągnąć poprzez analizę warunków i działań w każdym kroku. W ten sposób, budując solidne fundamenty w zakresie Grafcet i jego implementacji w językach programowania takich jak LAD, zwiększamy efektywność i niezawodność naszych systemów automatyzacji.
Niepoprawne odpowiedzi na to pytanie można zrozumieć poprzez analizę podstawowych zasad działania algorytmu Grafcet oraz jego zastosowania w programowaniu w języku LAD. Kluczowym aspektem Grafcet jest to, że każdy krok jest ściśle związany z określonymi warunkami, które muszą być spełnione, aby przejść do następnego stanu. Odpowiedzi, które nie odzwierciedlają tej struktury, mogą być wynikiem nieporozumienia dotyczącego logiki stanów. Często spotykanym błędem jest pomylenie warunków wyjścia z warunkami aktywacji kroku, co prowadzi do nieprawidłowej interpretacji algorytmu. Na przykład, jeśli program oparty na niewłaściwych warunkach logicznych nie uwzględnia przejścia do kroku z M11.0, jego funkcjonalność może być znacznie ograniczona. Ponadto, błędna interpretacja sekwencji działań w programie może skutkować sytuacjami, w których oczekiwany efekt działania nie zostaje osiągnięty, co w dłuższej perspektywie może wpływać na efektywność całego procesu produkcyjnego. Warto zauważyć, że dobry projekt automatyzacji wymaga nie tylko znajomości języka programowania, ale również zrozumienia, jak poprawnie zaimplementować algorytmy w praktyce, co jest kluczowym krokiem do uzyskania niezawodnych systemów automatyki.
