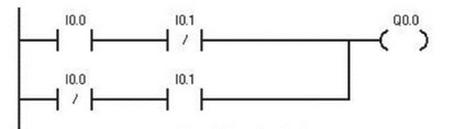

Którą funkcję realizuje program?
Bramka XOR (eXclusive OR) jest jedną z podstawowych bramek logicznych w elektronice cyfrowej. Jej kluczową właściwością jest to, że na wyjściu generuje stan wysoki (1) tylko wtedy, gdy na jej dwóch wejściach znajdują się różne wartości. Oznacza to, że bramka ta zwraca 1, gdy jedno z wejść jest w stanie wysokim (1), a drugie w stanie niskim (0). W przeciwnym razie, gdy oba wejścia mają tę samą wartość (czyli oba są 0 lub oba są 1), wyjście jest niskie (0). W praktyce bramka XOR jest niezbędna w wielu aplikacjach, takich jak obliczenia arytmetyczne, kodowanie i dekodowanie sygnałów, a także w algorytmach kryptograficznych. Standardy branżowe, takie jak IEEE 91, definiują różne rodzaje bramek logicznych, w tym XOR, co czyni je kluczowymi elementami projektowania systemów cyfrowych. Zrozumienie działania bramki XOR jest istotne, ponieważ jest często używane w bardziej złożonych układach, takich jak sumatory, które służą do wykonywania operacji arytmetycznych w komputerach.
Wybór odpowiedzi innej niż XOR może wynikać z nieporozumienia dotyczącego podstawowych właściwości bramek logicznych. Na przykład, bramka AND generuje stan wysoki tylko wtedy, gdy oba jej wejścia są w stanie wysokim. Taki mechanizm nie pozwala na różnicowanie stanów wejściowych, co sprawia, że nie spełnia wymogów stawianych przed bramką XOR. Z kolei bramka OR zwraca stan wysoki, gdy przynajmniej jedno z wejść jest wysokie, co również nie odpowiada charakterystyce XOR, która wymaga, aby wyjście było wysokie jedynie w przypadku różnorodnych stanów. Bramki NAND oraz NOR stanowią kombinacje podstawowych bramek AND i OR, ale nie realizują funkcji wykluczającego LUB. Często błąd w odpowiedzi może wynikać z mylnego przekonania, że bramki logiczne działają na zasadzie ogólnego zbioru stanów, co jest nieprawdziwe. Kluczowe jest zrozumienie, że każda bramka logiczna ma swoje specyficzne zastosowanie, a ich funkcjonalność jest ściśle zdefiniowana. W elektronice cyfrowej ważne jest, aby projektanci byli świadomi tych różnic oraz potrafili je zastosować w praktyce, co wymaga solidnej wiedzy teoretycznej i umiejętności analitycznego myślenia w konstruowaniu układów. Zrozumienie tych różnic jest niezbędne dla każdego, kto zajmuje się elektroniką i projektowaniem systemów cyfrowych.
