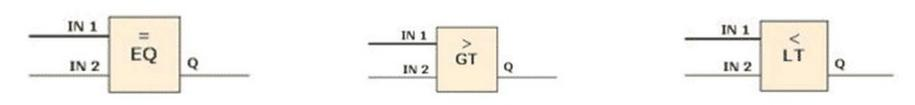

Którą grupę funkcyjną reprezentują przedstawione na rysunkach bloki?
Poprawna odpowiedź to komparatory, które są kluczowymi elementami w układach cyfrowych. Komparatory porównują wartości sygnałów na swoich wejściach, co pozwala na podejmowanie decyzji na podstawie wyników tego porównania. W praktycznych zastosowaniach, komparatory są wykorzystywane w wielu aplikacjach, takich jak systemy kontroli, gdzie konieczne jest monitorowanie poziomów napięcia i podejmowanie decyzji na ich podstawie. Na przykład w systemach pomiarowych, komparatory mogą wykorzystywać sygnały analogowe i cyfrowe do określenia, czy wartość sygnału przekracza określony próg. Dodatkowo, komparatory znajdują zastosowanie w systemach automatyki, gdzie porównują sygnały z czujników, by włączyć lub wyłączyć urządzenia. Definicje oznaczeń EQ, GT oraz LT stanowią istotne elementy logicznych operacji w układach cyfrowych, ponieważ umożliwiają klasyfikację wyników porównań, co jest fundamentalne dla wielu algorytmów sterujących. Poprawne rozumienie funkcji komparatorów jest niezbędne dla inżynierów elektroniki oraz projektantów systemów cyfrowych, co podkreśla ich znaczenie w nowoczesnej technologii.
Odpowiedzi, które wskazują na licznik przyrostowy, przerzutnik czy multiplekser, są niepoprawne z kilku powodów. Liczniki przyrostowe służą do zliczania zdarzeń lub impulsów, a ich działanie opiera się na sumowaniu wartości binarnych. W przeciwieństwie do komparatorów, które porównują sygnały, liczniki generują sygnał wyjściowy na podstawie liczby impulsów, co nie ma związku z porównywaniem wartości na wejściu. Przerzutniki to układy stosowane do przechowywania informacji, które zmieniają stan na podstawie sygnałów wejściowych, jednak nie porównują one wartości, a jedynie reagują na zmiany sygnałów. Multipleksery, z kolei, są urządzeniami, które wybierają jeden z wielu sygnałów wejściowych i kierują go na wyjście, co również jest zupełnie inną funkcją niż porównywanie. Kluczowym błędem, który często prowadzi do zamiany tych terminów, jest mylenie podstawowych funkcji układów cyfrowych. Wiedza na temat różnic pomiędzy tymi komponentami jest kluczowa dla inżynierów, gdyż każdy z tych układów ma swoje specyficzne zastosowanie i funkcjonalności. Dlatego ważne jest, aby zrozumieć, że komparatory pełnią unikalną rolę w logice cyfrowej, jaką jest porównywanie wartości, co odróżnia je od innych typów układów cyfrowych.
