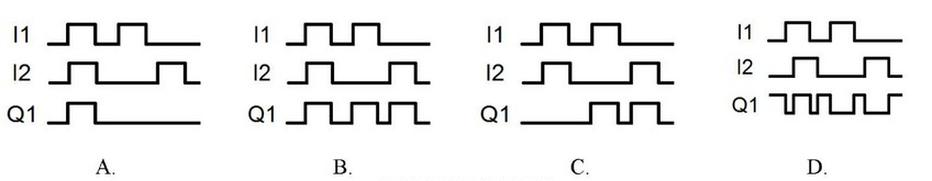

Które przebiegi czasowe układu kombinacyjnego odpowiadają układowi kombinacyjnemu realizującemu funkcję Q1 = I1⊕ I2?
Funkcja XOR (I1 ⊕ I2) jest istotnym elementem w projektowaniu układów cyfrowych, ponieważ pozwala na realizację operacji logicznych, które mają zastosowanie w różnych kontekstach inżynieryjnych. Odpowiedź C została prawidłowo zidentyfikowana jako odpowiadająca funkcji Q1 = I1 ⊕ I2, ponieważ przebieg czasowy dla tej odpowiedzi zmienia się zgodnie z zasadą działania bramki XOR. Kiedy wejścia I1 i I2 są różne (np. I1 = 1 i I2 = 0), wyjście Q1 przyjmuje wartość 1. Gdy wejścia są takie same (np. I1 = 0 i I2 = 0 lub I1 = 1 i I2 = 1), wyjście Q1 wynosi 0. Przykładowo, w zastosowaniach takich jak kodowanie lub arytmetyka binarna, bramki XOR są często wykorzystywane do tworzenia sumatorów lub w systemach korekcji błędów. Zrozumienie działania funkcji XOR jest kluczowe dla projektantów układów kombinacyjnych oraz dla tych, którzy pracują nad systemami cyfrowymi, gdzie logika i zrozumienie zjawisk czasowych mają kluczowe znaczenie.
Zrozumienie funkcji logicznych, takich jak XOR, jest kluczowe dla poprawnego projektowania układów cyfrowych. W przypadku przebiegów czasowych odpowiadających innym odpowiedziom, można zauważyć, że nie odwzorowują one właściwości funkcji XOR. Typowym błędem jest mylenie zachowania funkcji XOR z innymi podstawowymi operacjami logicznymi, takimi jak AND czy OR. Funkcja AND zwraca wartość 1 tylko wtedy, gdy oba wejścia są równe 1, co prowadzi do sytuacji, w której wyjście nie zmienia się w sposób zgodny z wymaganiami XOR. Podobnie, funkcja OR daje wartość 0 tylko wtedy, gdy oba wejścia są 0, co również jest sprzeczne z działaniem XOR. Dodatkowo, niektóre odpowiedzi mogłyby sugerować, że Q1 powinno przyjmować wartość 1 w przypadku, gdy oba wejścia są równe, co jest fundamentalnym błędem w rozumieniu logiki XOR. Aby poprawnie zrozumieć mechanizmy cyfrowe, ważne jest przyswojenie zasady, że XOR aktywuje wyjście tylko w przypadku różnicy między wejściami. Zrozumienie fałszywych schematów reakcji na wejścia jest kluczowe w kontekście projektowania systemów, które muszą być precyzyjnie dostosowane do wymagań funkcjonalnych.
