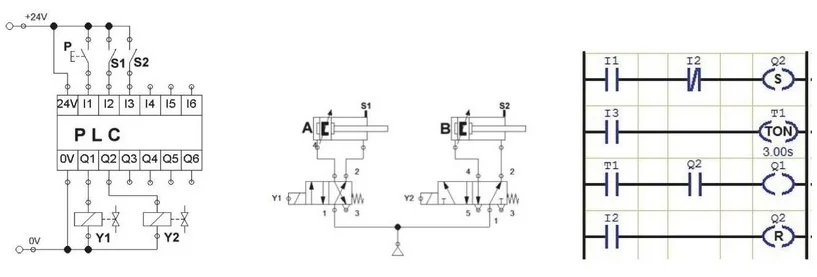

Diagram A przedstawia dokładną sekwencję działania układu elektropneumatycznego, którą można zrozumieć analizując program sterujący. W kontekście elektropneumatyki, kluczowe jest zrozumienie, jak poszczególne elementy współpracują ze sobą w określonym czasie. Element A aktywuje się jako pierwszy, co jest zgodne z zapisanym programem; po upływie 3 sekund następuje aktywacja elementu B. Taki proces jest zgodny ze standardami automatyki, w których kluczową rolę odgrywa synchronizacja czasowa. Przykładem zastosowania takiego systemu może być automatyzacja w zakładach produkcyjnych, gdzie sekwencje czasowe mają kluczowe znaczenie dla efektywności. Dobrą praktyką w projektowaniu systemów elektropneumatycznych jest stosowanie diagramów czasowych do wizualizacji działających cykli, co ułatwia analizę i optymalizację procesów. Zrozumienie tych zależności jest fundamentem dla inżynierów zajmujących się automatyzacją.
Analiza błędnych odpowiedzi wykazuje, że wiele osób może pomylić różne diagramy czasowe z uwagi na podobieństwa w ich strukturze, co prowadzi do nieprawidłowych wniosków dotyczących działania układu. Przykładowo, diagramy B, C i D mogą przedstawiać sekwencje aktywacji elementów, ale nie są zgodne z konkretnym programem sterującym. Często mylone są czasy aktywacji, co może prowadzić do błędnych interpretacji – na przykład, jeśli element A miałby być aktywowany w innym czasie lub w innej kolejności, cały proces mógłby ulec zakłóceniu. W elektropneumatyce, precyzja w czasach aktywacji jest kluczowa, ponieważ nawet niewielkie różnice mogą prowadzić do poważnych problemów w funkcjonowaniu systemu. Typowym błędem jest także brak zrozumienia zależności pomiędzy poszczególnymi elementami układu, co skutkuje mylnym rozumieniem ich funkcji. Dlatego ważne jest, aby przed dokonaniem wyboru, dokładnie analizować każdy element diagramu w kontekście całego procesu. Ostatecznie, niezrozumienie powiązań czasowych i sekwencyjnych może prowadzić do niewłaściwej konfiguracji systemów, co w przemyśle może skutkować przestojami i nieefektywnością operacyjną.
