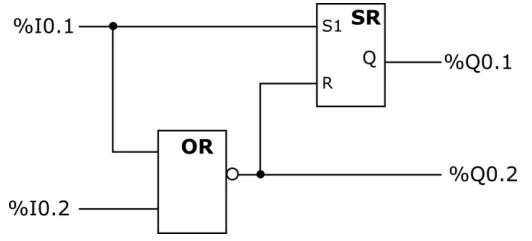

Który stan wyjść nie jest możliwy w programie przedstawionym na rysunku?
A. %Q0.1=0 i %Q0.2=0.
B. %Q0.1=0 i %Q0.2=1.
C. %Q0.1=1 i %Q0.2=1.
D. %Q0.1=1 i %Q0.2=0.
Stan wyjść %Q0.1=1 i %Q0.2=1 nie może wystąpić w analizowanym układzie logicznym. Aby zrozumieć tę sytuację, należy zwrócić uwagę na reguły działania elementów logicznych w systemach automatyki. W przypadku, gdy %Q0.2=1, co oznacza, że sygnał wyjściowy 2 jest aktywny, przynajmniej jeden z sygnałów wejściowych (%I0.1 lub %I0.2) musi być równy 1, aby zapewnić aktywność wyjścia. Dla stanu %Q0.1=1, konieczne jest, aby %I0.1=1 i %I0.2=0. Zatem, aby obydwa wyjścia mogły być jednocześnie aktywne, musiałyby istnieć sprzeczne warunki na wejściach, co jest niemożliwe. W praktyce oznacza to, że projektując układy automatyki, należy starannie analizować relacje między sygnałami wejściowymi a wyjściowymi, aby uniknąć sytuacji, w których układ logiczny nie może poprawnie reagować na zmiany sygnałów. Właściwe zrozumienie tych zasad jest kluczowe dla tworzenia niezawodnych systemów automatyki przemysłowej w zgodzie z normami oraz najlepszymi praktykami branżowymi.
W analizowanym pytaniu pojawiają się typowe pomyłki, które mogą wynikać z niepoprawnych założeń dotyczących działania układów logicznych. W przypadku, gdy odpowiedzi sugerują, że możliwe jest jednoczesne ustawienie wyjść %Q0.1=1 i %Q0.2=1, warto zauważyć, że takie założenie jest błędne. Aby zrozumieć tę koncepcję, należy zwrócić uwagę na logikę działania urządzeń automatyki, które często opierają się na zasadach bramek logicznych. Każda bramka ma określone wymagania dotyczące sygnałów wejściowych, które muszą być spełnione, aby uzyskać określony sygnał wyjściowy. W tym przypadku, dla aktywacji wyjścia %Q0.2, co oznacza, że musi być spełniony warunek aktywności przynajmniej jednego sygnału wejściowego. W momencie, gdy oba wyjścia są aktywne, zachodzi konflikt, ponieważ stany wejściowe nie mogą spełniać sprzecznych warunków. Zrozumienie tego zagadnienia jest kluczowe w kontekście projektowania systemów automatyki, aby unikać nieefektywnych rozwiązań oraz błędów w działaniu układów. W praktyce, aby stworzyć niezawodne systemy, zaleca się dokładne analizowanie zależności między sygnałami oraz stosowanie standardów projektowania, co przyczynia się do poprawnej i efektywnej pracy systemów automatyki przemysłowej.
