Który z przedstawionych fragmentów programów w języku LD jest napisany prawidłowo?

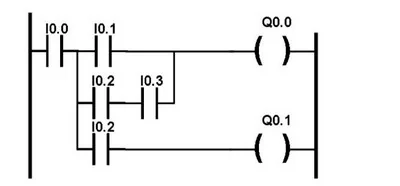

Fragment programu przedstawiony w odpowiedzi A jest prawidłowo skonstruowany, co oznacza, że wszystkie elementy są ze sobą poprawnie powiązane, a logika przekaźnikowa nie zawiera sprzeczności. W kontekście języka LD, kluczowe jest, aby każde wyjście było sterowane przez odpowiednią ilość kontaktów, nie wprowadzając złożonych sytuacji, które mogłyby prowadzić do niejednoznaczności. Przykładowo, stosując równoległe połączenia, należy upewnić się, że nie występują konflikty logiki, co w przypadku fragmentu A zostało spełnione. W praktyce, dobrze skonstruowany program zapewnia nie tylko poprawne działanie, ale także klarowność w dalszym rozwoju i utrzymaniu systemu. W branży automatyki przemysłowej, przestrzeganie standardów, takich jak IEC 61131-3, jest fundamentalne. Umożliwia to nie tylko sprawne uruchomienie systemu, ale również jego łatwą modyfikację oraz integrację z innymi komponentami.

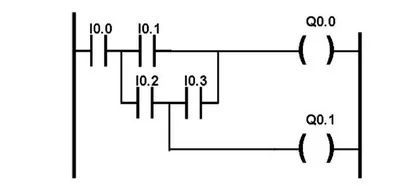

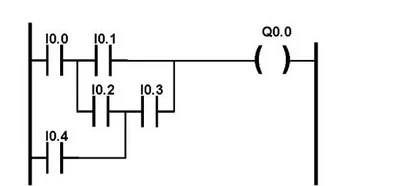

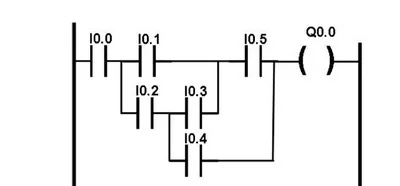

Analizując fragmenty programów, które zostały oznaczone jako błędne, można zauważyć kilka kluczowych pomyłek, które są typowe w praktyce programowania w języku LD. W jednym z przypadków, wyjście Q0.1 zostało skonfigurowane z wykorzystaniem dwóch równoległych kontaktów, co wprowadza niepożądane zachowanie. W logice drabinkowej nie można stosować równoległych połączeń, które prowadzą do tego, że sygnał może być 'włączony' lub 'wyłączony' w zależności od stanu każdego z kontaktów, co sprawia, że logika przestaje być jednoznaczna. Ponadto, brak połączenia między liniami w innym przypadku skutkuje tym, że wyjście nie jest w stanie być aktywowane, co pokazuje, jak istotne jest prawidłowe projektowanie schematów. Użycie dwóch równoległych kontaktów NO i NC tego samego adresu w ostatnim przykładzie prowadzi do sprzeczności logicznej, ponieważ te dwa kontakty mogą dawać sprzeczne sygnały, co jest niezgodne z zasadami projektowania w LD. Te błędy wskazują na brak zrozumienia fundamentalnych zasad działania systemów logicznych, co może prowadzić do trudności w diagnostyce i konserwacji urządzeń. W praktyce, zwracanie uwagi na szczegóły i przestrzeganie dobrych praktyk w programowaniu jest kluczowe dla zapewnienia niezawodności i efektywności systemów automatyki.
