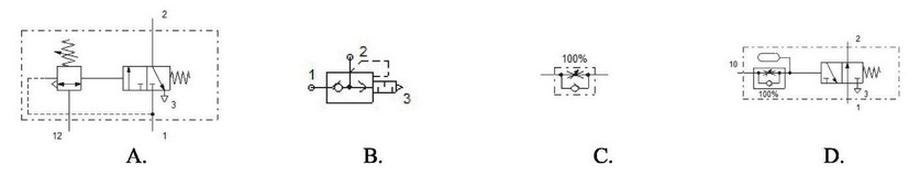

Który z zaworów należy uwzględnić w projektowanym układzie sterowania pneumatycznego, aby umożliwić zmniejszenie prędkości wsuwu tłoczyska siłownika?
D.
A.
C.
B.
Zawór dławiący zwrotny, ten oznaczony literą C, to naprawdę ważny element w systemach pneumatycznych, szczególnie jak potrzebujemy dokładnie regulować prędkość ruchu tłoczyska siłownika. Działa to tak, że kontroluje przepływ powietrza w jednym kierunku, a w drugą stronę powietrze może lecieć swobodnie. Dzięki takiemu rozwiązaniu możemy spowolnić wsuw tłoczyska, co jest istotne w sytuacjach, gdzie potrzebujemy delikatnych ruchów, na przykład w automatyce przemysłowej czy przy montażu. W praktyce, korzystając z zaworu dławiącego zwrotnego, operatorzy mogą dostosować prędkość wsuwu do konkretnych wymagań procesu, co pomaga uniknąć uszkodzeń mechanicznych lub problemów z działaniem siłownika. Ogólnie mówiąc, dobrze jest dobierać zawory w oparciu o wymagania aplikacji i parametry pracy siłowników, bo to pozwala na lepszą wydajność całego układu pneumatycznego.
Kiedy wybierzemy zły zawór, to może to mocno wpłynąć na działanie naszego układu pneumatycznego. Jeśli nie mamy zaworu dławiącego zwrotnego, a korzystamy z zaworów zwrotnych lub odcinających, to mogą się pojawić spore problemy z kontrolą prędkości tłoczyska. Zawory zwrotne tylko blokują cofanie się medium, więc nie mają opcji regulacji przepływu. W efekcie, nie da się dokładnie zmniejszyć prędkości wsuwu siłownika, co może prowadzić do zbyt szybkiego ruchu. Tak szybki wsuw może sprawić, że siłownik uderzy w swoje ograniczenia, co w efekcie może uszkodzić mechanikę lub przyspieszyć zużycie elementów układu. Zawory odcinające też nie pomagają, bo zatrzymują przepływ w obu kierunkach, przez co ograniczają możliwości regulacji prędkości. To w praktyce ogranicza funkcjonalność układu i może narazić inne części na uszkodzenia. Naprawdę warto zwrócić uwagę na to, jak dobieramy zawory do specyfikacji aplikacji, aby zapewnić odpowiednią wydajność i niezawodność całego systemu pneumatycznego.
