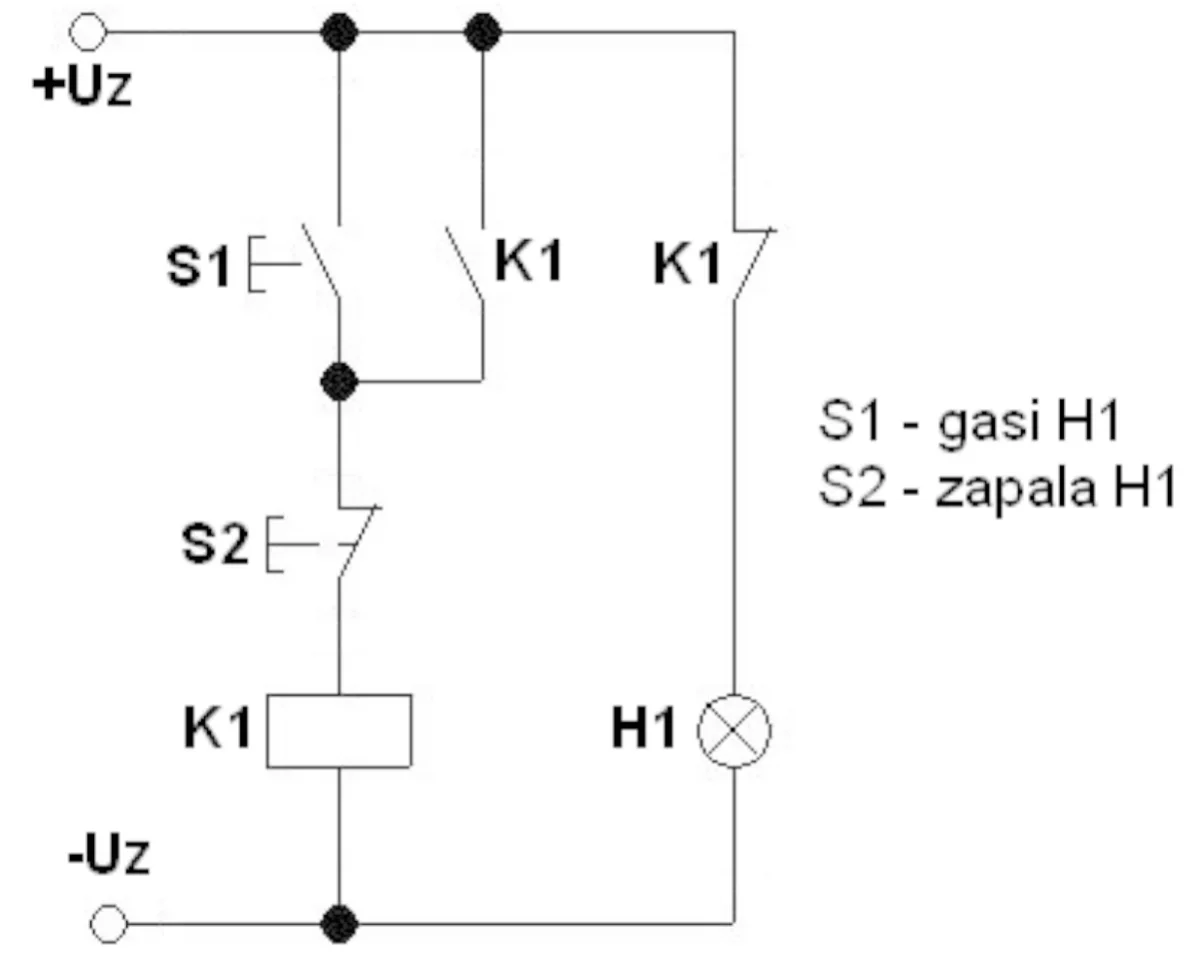

Układ elektryczny, którego schemat przedstawiono na rysunku nie działa poprawnie. Niesprawność polega na tym, że nie można na stałe wyłączyć lampki H1. Lampka gaśnie po naciśnięciu przycisku S1, ale zapala się ponownie po zwolnieniu przycisku. Który element jest uszkodzony?

Zauważ, że styk NO (normalnie otwarty) K1 odpowiada za zamknięcie obwodu, gdy przekaźnik K1 jest zasilany. Jeśli lampka H1 gaśnie po naciśnięciu przycisku S1, ale wraca do życia po jego zwolnieniu, to jest to jasny sygnał, że coś nie gra z tym stykiem. Gdy wciskasz S1, powinieneś zasilić przekaźnik K1, a jego styk NO powinien zamknąć obwód, dzięki czemu lampka H1 powinna się wyłączyć. Gdy ten styk jest uszkodzony, obwód nie zamyka się jak należy, a lampka H1 zapala się mimo wszystko. W automatyce oraz innych systemach, naprawdę ważne jest, żeby korzystać z elementów, które są niezawodne, bo inaczej mogą pojawić się fałszywe sygnały i kłopoty z bezpieczeństwem. Żeby wszystko działało poprawnie, musisz dobrze znać zasady działania przekaźników i potrafić diagnozować problemy, by szybko znaleźć usterki. W przypadku styku NO K1, lepiej wymienić go lub naprawić, żeby układ znów działał jak należy.
