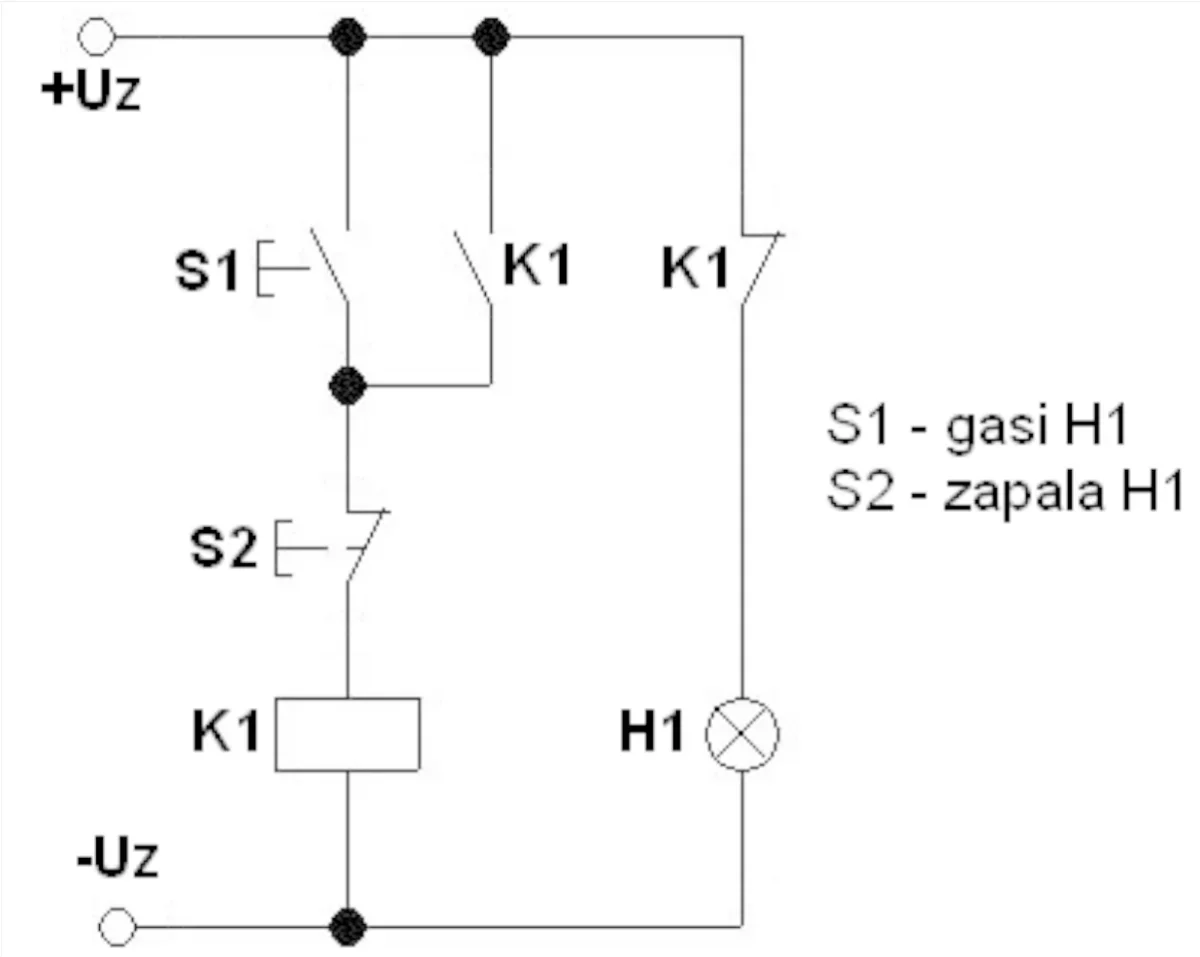

Układ elektryczny, którego schemat połączeń pokazano na rysunku nie działa poprawnie. Niesprawność polega na tym, że nie można na stałe wyłączyć lampki H1. Lampka gaśnie po wciśnięciu przycisku S1, jednak po zwolnieniu przycisku S1 lampka ponownie się zapala. Który element jest uszkodzony?
A. Przycisk rozwierny S2
B. Styk zwierny K1
C. Styk rozwierny K1
D. Przycisk zwierny S1
Pytanie z egzaminu CKE, styczeń 2016 (arkusz E.18-X-16.01).
Styk zwierny K1 jest kluczowym elementem w układzie elektrycznym, odpowiadającym za utrzymanie obwodu lampki H1 w stanie zamkniętym po wciśnięciu przycisku S1. Gdy przekaźnik K1 jest wyłączony, styk zwierny powinien być otwarty, co przerywa zasilanie lampki H1. W przypadku, gdy lampka gaśnie tylko podczas wciśnięcia przycisku S1, a następnie zapala się ponownie po jego zwolnieniu, sygnalizuje to, że styk zwierny K1 nie działa prawidłowo, a obwód lampki H1 pozostaje zamknięty. W praktyce, aby naprawić tę usterkę, należy wymienić uszkodzony styk zwierny K1 na nowy, zgodny z normami branżowymi, co zapewni poprawne działanie układu. Warto również pamiętać o regularnym sprawdzaniu styków przekaźników w instalacjach elektrycznych, aby zapobiegać podobnym awariom i zapewnić bezpieczeństwo oraz niezawodność systemów elektrycznych.
Wybierając przycisk zwierny S1 jako źródło problemu, można wpaść w pułapkę błędnego myślenia. Przyciski zwierne są zaprojektowane do otwierania obwodu w momencie ich zwolnienia, co w przypadku tego układu nie wpływa na długotrwałe zasilanie lampki H1. W rzeczywistości, S1 działa zgodnie z zamierzeniami, umożliwiając chwilowe wyłączenie lampki, ale nie ma wpływu na to, dlaczego lampka ponownie się zapala. Wybierając styk rozwierny K1, również można źle zrozumieć funkcję przekaźnika. Styki rozwierne są odpowiedzialne za otwieranie obwodów i nie mają związku z utrzymywaniem zasilania w obwodzie lampki. Niezrozumienie zasad działania styków zwiernych i rozwiernych prowadzi do błędnych wniosków, co jest typowe dla osób, które nie mają pełnej wiedzy na temat funkcjonowania obwodów elektrycznych. Kluczowe jest zrozumienie, że styk zwierny K1 powinien być otwarty w przypadku deaktywacji przekaźnika, co nie jest spełnione w przedstawionym układzie. Tego rodzaju nieprawidłowe podejście może prowadzić do dalszych problemów w instalacjach elektrycznych, dlatego ważne jest, aby przy diagnostyce usterek zawsze kierować się zrozumieniem działania poszczególnych komponentów.
