Korzystając z załączonej listy przyporządkowania wejść i wyjść sterownika PLC oraz programu napisanego w języku FBD określ, które z lampek kontrolnych zaświecą się po jednoczesnym naciśnięciu przycisku S1 i S2.

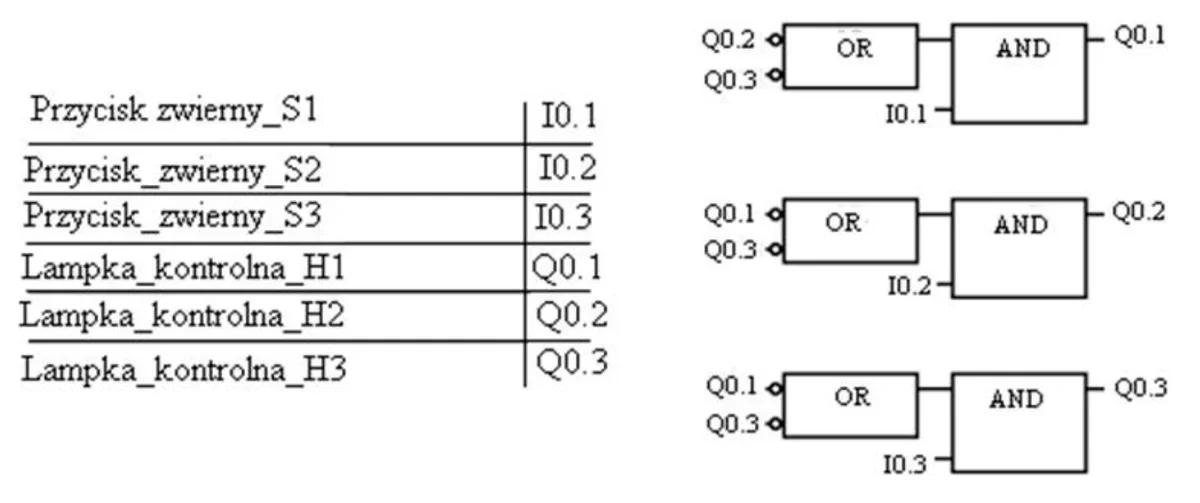

Lista przyporządkowania przycisków S1-S3 i lampek H1-H3 do adresów sterownika oraz program FBD z blokami OR i AND
A. Tylko lampka H2
B. Lampki H3 i H1
C. Lampki H1 i H2
D. Tylko lampka H3

Pytanie z egzaminu CKE, wrzesień 2015 (arkusz E.18-X-15.08).

Po jednoczesnym naciśnięciu przycisków S1 i S2, lampki H1 i H2 zaświecą się zgodnie z logiką programu stworzonego w języku FBD. Przycisk S1 odpowiada za sygnał wejściowy I0.1, natomiast S2 za I0.2. W momencie aktywacji tych wejść, program wykonuje operacje logiczne, co w rezultacie prowadzi do aktywacji wyjść Q0.1 i Q0.2, odpowiadających lampkom H1 i H2. W kontekście praktycznym, takie rozwiązanie może być użyteczne w różnych aplikacjach automatyki przemysłowej, gdzie konieczne jest jednoczesne potwierdzenie kilku warunków (np. w systemach bezpieczeństwa, gdzie wymagane jest naciśnięcie dwóch przycisków w celu uruchomienia maszyny). Stosowanie programowania w języku FBD pozwala na wizualizację logiki sterowania, co ułatwia diagnostykę i wprowadzanie zmian w programie. Warto również pamiętać, że przy projektowaniu układów sterujących należy przestrzegać norm takich jak IEC 61131, które definiują standardy programowania oraz bezpieczeństwa w automatyce.
Analizując błędne odpowiedzi, można zauważyć, że wiele z nich opiera się na niewłaściwym zrozumieniu działania bloków logicznych w odniesieniu do programowania FBD. Przykładowo, w przypadku odpowiedzi wskazujących na lampkę H3, można zauważyć, że warunki logiczne dla tego wyjścia nie są spełnione podczas aktywacji przycisków S1 i S2. Często mylnie zakłada się, że wszystkie aktywne sygnały muszą prowadzić do zaświecenia wszystkich lamp, co nie jest zgodne z logiką programowania. Tego rodzaju myślenie jest błędne, ponieważ w systemach automatyki każdy sygnał wejściowy wpływa na konkretne wyjścia, w zależności od wcześniej zdefiniowanych reguł. Właściwe zrozumienie tych zależności jest kluczowe dla projektowania efektywnych systemów sterowania. Kolejnym typowym błędem jest pomijanie elementów warunkowych, takich jak przerwania czy stany logiczne, które mogą wpływać na zachowanie systemu. Zrozumienie logiki FBD oraz zależności między przyciskami a lampkami jest istotne dla zapewnienia prawidłowego działania systemów automatyki. Dlatego tak ważne jest, aby podczas nauki tego zagadnienia, kierować się nie tylko teoretycznymi podstawami, ale również praktycznymi przykładami zastosowania w rzeczywistych systemach przemysłowych.
