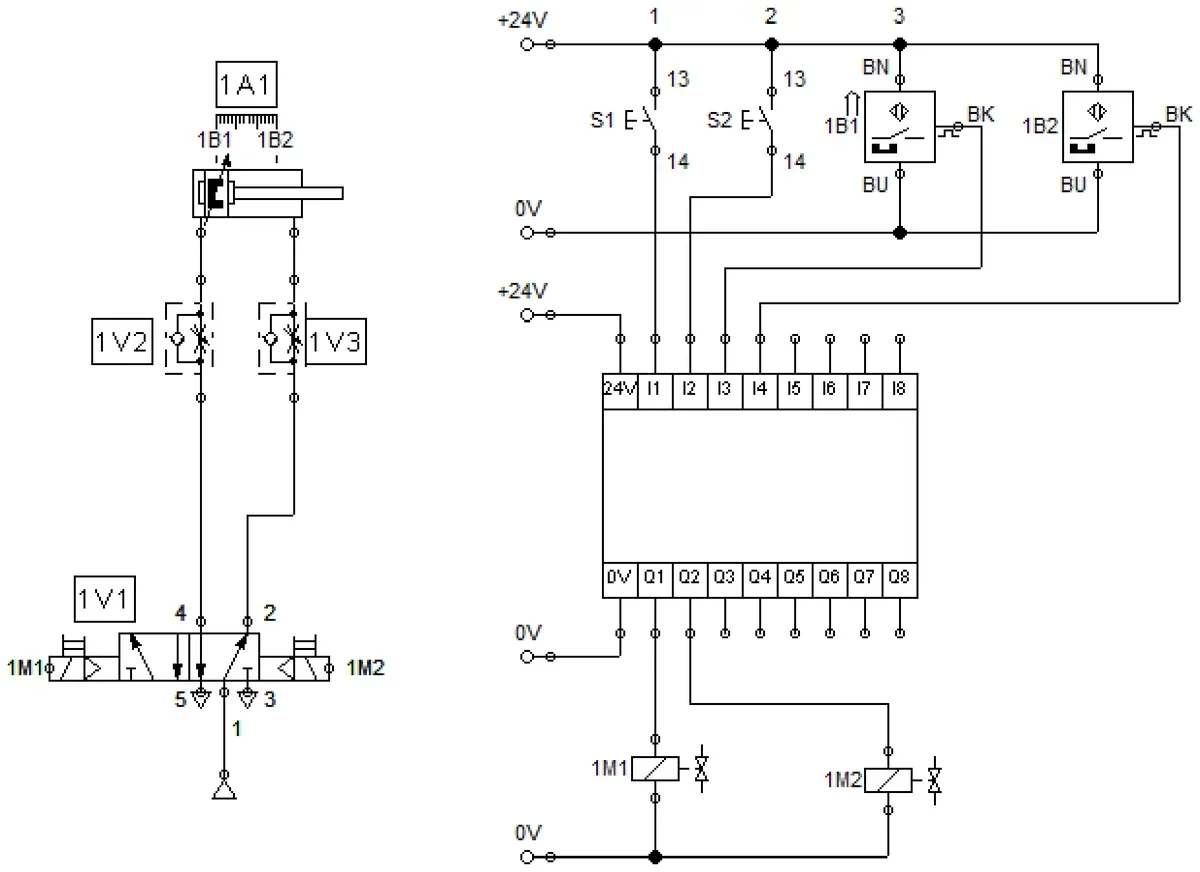

Ile minimalnie wejść i wyjść cyfrowych powinien posiadać sterownik programowalny do realizacji układu przedstawionego na schematach?
A. Pięć wejść i dwa wyjścia.
B. Cztery wejścia i trzy wyjścia.
C. Cztery wejścia i dwa wyjścia.
D. Pięć wejść i trzy wyjścia.
Pytanie z egzaminu CKE, czerwiec 2017 (arkusz E.19-X-17.06).
Odpowiedź "Cztery wejścia i dwa wyjścia" jest prawidłowa, ponieważ analiza schematu elektrycznego wyraźnie wskazuje, że sterownik programowalny musi zrealizować funkcje odczytywania informacji z czterech elementów: dwóch czujników położenia (1M1 i 1M2) oraz dwóch przycisków (S1 i S2), co stanowi cztery wejścia cyfrowe. Równocześnie, sterownik będzie musiał kontrolować dwa wyjścia, którymi są cewki zaworów (1V1 i 1V2). W praktyce, projektując układ automatyki, należy zawsze zadbać o optymalizację liczby wejść i wyjść, aby uniknąć zbędnych kosztów oraz złożoności systemu. Zasada ta jest zgodna z dobrymi praktykami w inżynierii automatyki, które zalecają, aby każdy element w systemie miał swoją funkcję, co ułatwia diagnostykę oraz konserwację. Ponadto, znajomość standardów takich jak IEC 61131-3 pozwala na efektywną integrację z różnymi urządzeniami w przemysłowych aplikacjach automatyki.
Wybór odpowiedzi nieprawidłowych wskazuje na niepełne zrozumienie podstawowych zasad dotyczących projektowania systemów automatyki. W przypadku sterownika programowalnego, kluczowe jest właściwe określenie liczby wymaganych wejść i wyjść na podstawie schematu elektrycznego. Na przykład, odpowiedź sugerująca pięć wejść i trzy wyjścia przekracza rzeczywiste potrzeby systemu, co może prowadzić do nieefektywnego wykorzystania zasobów oraz zwiększonych kosztów. Również opcja pięciu wejść i dwóch wyjść pomija istotny aspekt, jakim jest potrzeba odczytu stanu wszystkich czujników i przycisków, co w rzeczywistości wymaga czterech wejść. Natomiast odpowiedzi wskazujące na cztery wejścia i trzy wyjścia nie uwzględniają właściwego przypisania wyjść do konkretnego elementu wykonawczego, co może prowadzić do błędów w projektowaniu. W praktyce, każdy element w systemie automatyki powinien być dokładnie przemyślany, aby zapewnić prawidłowe działanie układu. Typowe błędy myślowe, które mogą prowadzić do błędnych wniosków, to na przykład nadmierne zakładanie o potrzebnych zasobach czy ignorowanie specyfikacji poszczególnych komponentów. Dlatego tak ważne jest, aby przed podjęciem decyzji o liczbie wejść i wyjść dokładnie przeanalizować schemat oraz wymagania aplikacji.
