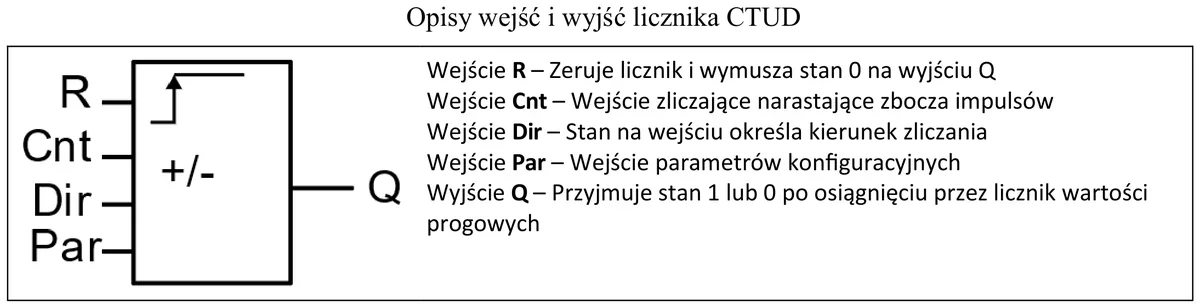

Do którego wejścia licznika CTUD należy podłączyć sygnał sterujący kierunkiem zliczania impulsów (dodawaniem/odejmowaniem)?
A. Dir
B. R
C. Par
D. Cnt
Pytanie z egzaminu CKE, czerwiec 2018 (arkusz E.19-X-18.06).
Odpowiedź "Dir" jest prawidłowa, ponieważ wejście to jest odpowiedzialne za określenie kierunku zliczania impulsów w liczniku CTUD (Count Up/Down). Wejście to pozwala na przełączanie między trybem dodawania a odejmowania w zależności od sygnału sterującego. W praktyce, podłączenie sygnału do wejścia Dir umożliwia dynamiczne zarządzanie procesami, w których licznik musi reagować na zmieniające się potrzeby, na przykład w systemach automatyki przemysłowej, gdzie często zachodzi potrzeba precyzyjnego liczenia elementów w obie strony. Dobrą praktyką w inżynierii automatyki jest projektowanie systemów, które mogą dostosowywać swoje zachowanie w zależności od zewnętrznych sygnałów, a wykorzystanie wejścia Dir w liczniku CTUD doskonale ilustruje tę zasadę. Warto również zwrócić uwagę, że standardy takie jak IEC 61131-3 dotyczące programowania sterowników PLC definiują funkcjonalność liczników, w tym istotę sterowania kierunkiem przez odpowiednie wejścia, co przekłada się na efektywność i elastyczność systemów automatyki.
Odpowiedzi "R", "Cnt" oraz "Par" są błędne, ponieważ nie odpowiadają funkcji, którą pełni wejście Dir w liczniku CTUD. Wejście "R" (Reset) stosowane jest głównie do zerowania wartości licznika i nie ma związku z kierunkiem zliczania. W wielu systemach automatyki, resetowanie licznika może być użyteczne, ale nie wpływa na sposób, w jaki licznik interpretuje przychodzące impulsy. Z kolei wejście "Cnt" jest często mylone z funkcją zliczania, jednak nie służy do określenia kierunku zliczania, a raczej do samego aktywowania procesu zliczania. W rzeczywistości, kierunek zliczania jest kluczowym aspektem w zastosowaniach, gdzie zachodzi potrzeba precyzyjnego monitorowania wartości w czasie rzeczywistym. Ostatnia odpowiedź "Par" używana jest w kontekście parametrów, które mogą być ustawiane w różnych typach liczników, ale nie ma nic wspólnego z kierunkiem zliczania impulsów. Zrozumienie tych różnic jest kluczowe dla prawidłowego korzystania z liczników CTUD w praktyce. W kontekście inżynierii procesu, błędne połączenie sygnałów do niewłaściwych wejść może prowadzić do poważnych błędów w operacjach, co podkreśla znaczenie precyzyjnego zrozumienia funkcji każdego wejścia i ich zastosowań.
