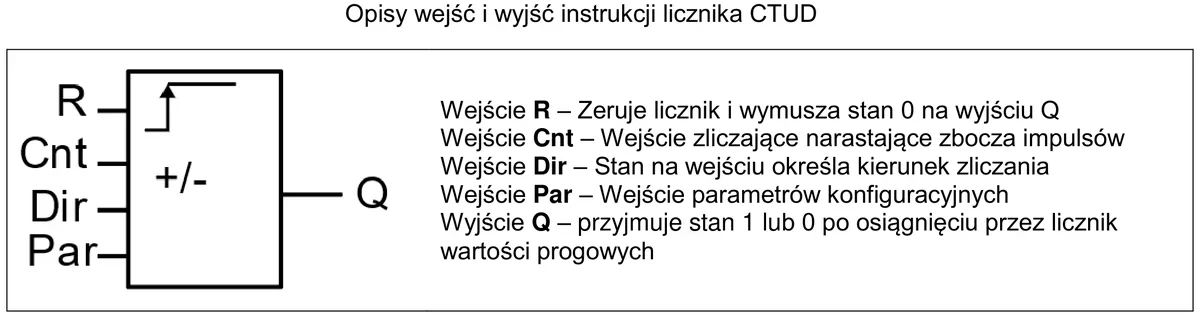

Do którego wejścia licznika CTUD należy podłączyć sygnał ustalający kierunek zliczania impulsów (zwiększanie/zmniejszanie wartości w akumulatorze licznika)?
A. Dir
B. Par
C. Cnt
D. R
Pytanie z egzaminu CKE, czerwiec 2021 (arkusz EE.21-SG-21.06).
Poprawna odpowiedź to Dir, ponieważ wejście to jest odpowiedzialne za ustalenie kierunku zliczania impulsów w liczniku CTUD. W praktyce oznacza to, że na tym wejściu musimy podłączyć sygnał, który decyduje, czy licznik ma zwiększać, czy zmniejszać swoją wartość. W przypadku zastosowań przemysłowych, gdzie liczniki są używane do monitorowania produkcji, zarządzania zapasami czy też w automatyce budynkowej, istotne jest wykorzystanie tego wejścia. Np. w systemach kontroli procesów, odpowiednie ustawienia kierunku zliczania mogą wpływać na skuteczność działania całego systemu. Ponadto, zgodnie z najlepszymi praktykami inżynieryjnymi, stosowanie precyzyjnych sygnałów kierunkowych w systemach zliczających pozwala na uzyskanie bardziej dokładnych danych, co jest kluczowe w kontekście analizy i raportowania. Warto również pamiętać, że inne wejścia, takie jak R, Cnt czy Par, mają różne funkcje, które nie są związane z kierunkiem zliczania, co podkreśla znaczenie poprawnego podłączenia sygnału na wejściu Dir.
Wybór innej odpowiedzi, takiej jak Cnt, R lub Par, wskazuje na nieporozumienie dotyczące funkcji tych wejść w liczniku CTUD. Wejście Cnt jest przeznaczone do zliczania impulsów, a jego zadaniem jest odbieranie sygnałów zliczających, co oznacza, że samo w sobie nie definiuje kierunku zliczania. Zastosowanie sygnału do kierunku na tym wejściu prowadziłoby do nieprawidłowego działania licznika, ponieważ nie byłoby możliwe określenie, czy licznik ma dodawać, czy odejmować. Podobnie, wejście R jest używane do resetowania licznika, co jest zupełnie inną operacją, a podłączenie sygnału kierunkowego do tego wejścia byłoby całkowicie nieefektywne. Wejście Par jest z kolei przeznaczone do konfiguracji parametrów licznika, co również nie ma związku z kierunkiem zliczania. Przykładowo, w aplikacjach automatyzacji, gdzie liczniki są wykorzystywane do monitorowania procesów, kluczowe jest, aby wszystkie sygnały były odpowiednio podłączone do właściwych wejść, bowiem błędne połączenia mogą prowadzić do niedokładności w danych, co w konsekwencji wpływa na decyzje podejmowane w oparciu o te dane. W związku z tym, zrozumienie przypisania sygnałów do odpowiednich wejść oraz ich funkcji jest niezbędne w kontekście projektowania i eksploatacji systemów opartych na licznikach CTUD.
