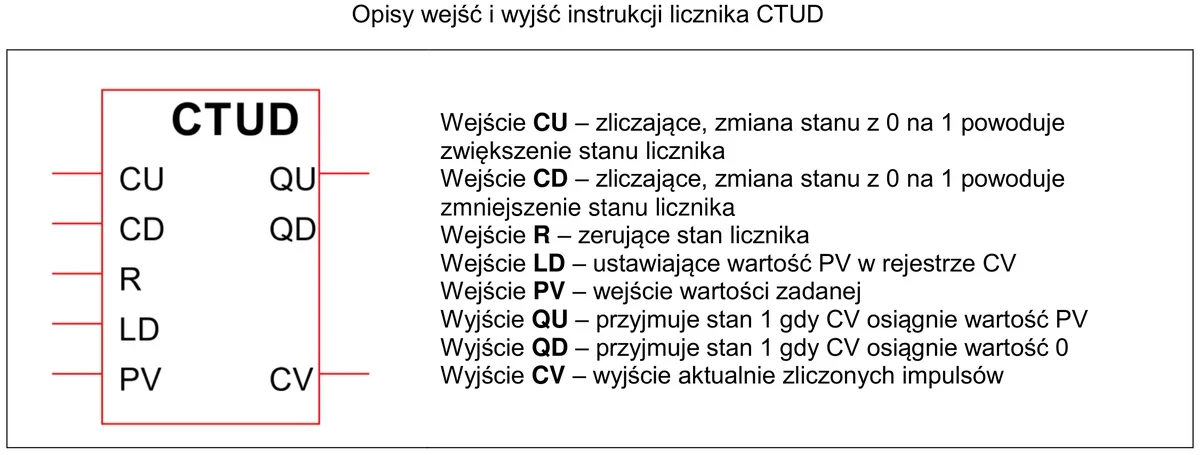

Do którego wejścia licznika CTUD należy podłączyć sygnał, który w przypadku przyjęcia wartości 1 wyzeruje stan rejestru CV przy założeniu nie zerowej wartości wpisanej do rejestru PV?
A. Do wejścia LD
B. Do wejścia CU
C. Do wejścia CD
D. Do wejścia R
Pytanie z egzaminu CKE, styczeń 2022 (arkusz EE.21-SG-22.01).
Odpowiedź "Do wejścia R" jest poprawna, ponieważ wejście R w liczniku CTUD jest przeznaczone do zerowania rejestru CV. Kiedy na to wejście podany jest sygnał o wartości 1, stan rejestru CV zostaje wyzerowany, co jest kluczowe w wielu zastosowaniach automatyki przemysłowej. Przykładowo, w aplikacjach związanych z kontrolą procesów, istnieje potrzeba resetowania liczników, aby zainicjować nowy cykl pomiarowy lub operacyjny. W praktyce, jeśli licznik zbiera dane o czasie pracy maszyn, może być konieczne jego wyzerowanie po zakończeniu cyklu produkcyjnego. Zastosowanie wejścia R zgodnie z dobrą praktyką projektową pozwala na precyzyjne zarządzanie stanami licznika i zapewnia, że procesy automatyzacji są realizowane w sposób efektywny i zgodny z wymaganiami systemu. Ponadto, korzystanie z wejścia R w sposób zgodny z jego przeznaczeniem wspiera utrzymanie integralności danych oraz ułatwia diagnostykę systemu w przypadku wystąpienia błędów operacyjnych.
Odpowiedzi "Do wejścia CD", "Do wejścia CU" oraz "Do wejścia LD" są błędne z kilku kluczowych względów dotyczących funkcjonalności licznika CTUD. Wejście CD jest wykorzystywane do zliczania impulsów, co oznacza, że nie ma ono funkcji zerującej, a jego zadaniem jest zwiększanie wartości rejestru CV. To podejście może prowadzić do nieporozumień, szczególnie w kontekście programowania PLC, gdzie zrozumienie funkcji każdego wejścia jest niezbędne do efektywnego projektowania. Wejście CU służy do zliczania w górę, co również nie ma związku z resetowaniem stanu licznika. Podobnie, wejście LD ma na celu załadowanie wartości z rejestru PV do rejestru CV, co jest operacją całkowicie różną od procesu zerowania. Typowym błędem myślowym jest mylenie wejść, które mają różne funkcje operacyjne. W kontekście automatyki przemysłowej, takie pomyłki mogą prowadzić do błędnych operacji, co z kolei może skutkować awariami maszyn lub nieprawidłowym działaniem systemów sterowania. Zrozumienie, które sygnały powinny być podłączane do odpowiednich wejść, jest kluczowe dla zapewnienia poprawności działania liczników i całego systemu automatyzacji. Niezrozumienie tego aspektu może prowadzić do nieefektywności i problemów z diagnostyką oraz konserwacją systemu.
