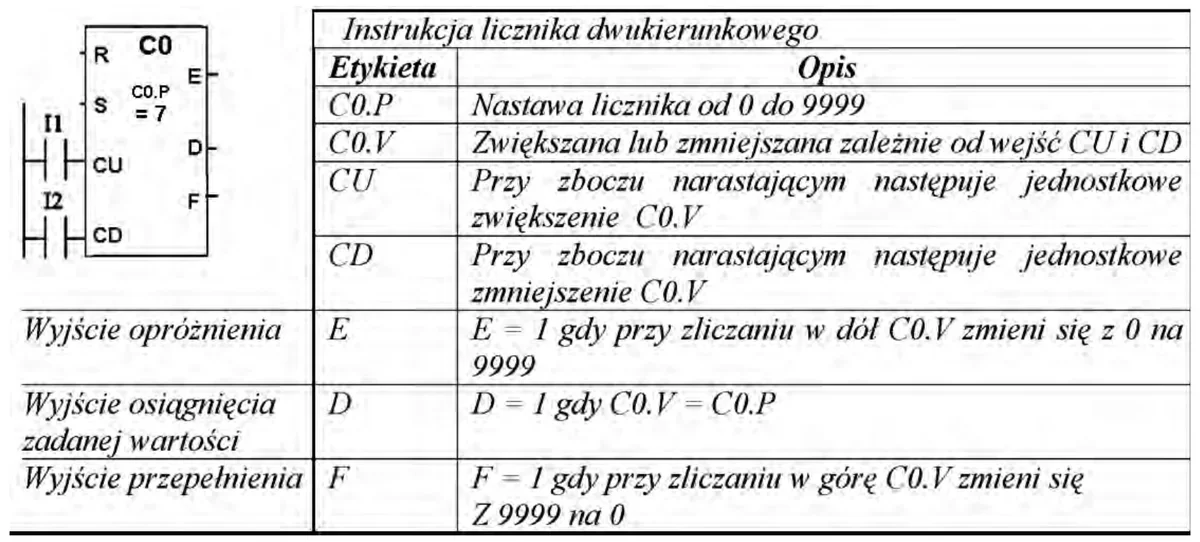

Na podstawie instrukcji licznika dwukierunkowego określ, które wyjście licznika należy w programie przyporządkować do wyjścia Q1 sterownika PLC, aby pojawiał się na nim stan logiczny 1, zawsze gdy licznik osiągnie wartość równą nastawie licznika C0.P?
A. S
B. F
C. D
D. E
Pytanie z egzaminu CKE, czerwiec 2015 (arkusz E.19-X-15.05).
Wybranie odpowiedzi D jest poprawne, ponieważ wyjście D licznika dwukierunkowego w stanie logicznym 1 sygnalizuje, że wartość licznika CO.V jest równa wartości nastawy CO.P. W systemach automatyki przemysłowej, takie jak programowalne sterowniki logiczne (PLC), właściwe przyporządkowanie wyjść licznika jest kluczowe dla prawidłowego funkcjonowania zadań sterujących. Przykładowo, w aplikacji, gdzie licznik kontroluje proces produkcyjny, sygnał z wyjścia D może być użyty do załączenia określonej sekwencji działania maszyn, co zapewnia precyzyjne zarządzanie procesem. W praktyce, znajomość działania liczników oraz ich odpowiednich wyjść wspiera efektywne programowanie i minimalizuje ryzyko błędów operacyjnych, co jest zgodne z najlepszymi praktykami w branży automatyki i inżynierii sterowania.
Wybór innej odpowiedzi niż D może wynikać z nieporozumienia dotyczącego funkcji wyjść licznika dwukierunkowego. Wyjścia A, B, C, E oraz F są często mylone z koncepcją pomiaru i sygnalizacji wartości licznika. Przykładowo, przyporządkowanie wyjścia E mogłoby sugerować, że sygnał logiczny 1 pojawi się przy innej wartości, co jest błędne. Liczniki dwukierunkowe są zaprojektowane tak, aby operować na specyficznych zasadach, a ich wyjścia są ściśle związane z osiąganymi wartościami. W praktyce, pomyłki w wyborze wyjścia mogą prowadzić do nieprawidłowego działania systemu, co z kolei może skutkować przestojami w produkcji czy błędami w procesie. Ponadto, niewłaściwe rozumienie zależności pomiędzy wartością licznika a jego wyjściem może skutkować poważnymi konsekwencjami, takimi jak niewłaściwe sterowanie procesami czy uszkodzenie sprzętu. Dlatego kluczowe jest dokładne zapoznanie się z dokumentacją techniczną i standardami, które opisują funkcjonalności liczników, aby unikać tego typu pomyłek.
