Kwalifikacja: ELM.06 - Eksploatacja i programowanie urządzeń i systemów mechatronicznych

Zawód: Technik mechatronik

Kategorie: Programowanie PLC Układy mechatroniczne

Jaka jest logika działania zamieszczonego fragmentu programu?

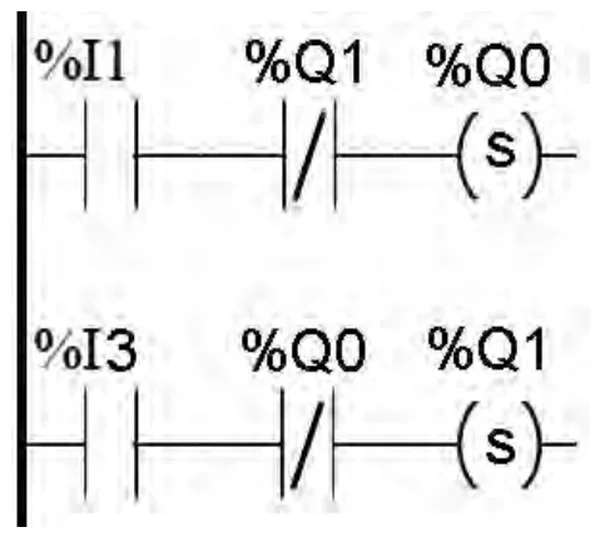

Fragment programu LD z wejściami %I1 i %I3, stykami %Q1 i %Q0 oraz cewkami ustawiającymi %Q0 i %Q1
A. Załącza wyjście Q1 sygnałem wyjścia Q0
B. Wyklucza równoczesne załączenie Q0 i Q1
C. Blokuje załączenie Q0, gdy wyłączone Q1
D. Wyłącza wzajemnie wyjścia Q0 i Q1

Pytanie z egzaminu CKE, czerwiec 2015 (arkusz E.19-X-15.05).

Odpowiedź wskazująca na wykluczenie równoczesnego załączenia Q0 i Q1 jest poprawna, ponieważ dokładnie odzwierciedla logikę działania fragmentu programu. Schemat przedstawia układ, w którym dwa wyjścia, Q0 i Q1, są wzajemnie blokowane. Oznacza to, że gdy jedno z wyjść jest aktywne, drugie pozostaje w stanie nieaktywnym. Tego typu rozwiązania są powszechnie stosowane w automatyce przemysłowej, gdzie zapobieganie jednoczesnemu załączeniu dwóch urządzeń jest kluczowe dla bezpieczeństwa i efektywności. Przykładowo, w systemach sterowania silnikami elektrycznymi, gdzie dwa silniki nie mogą pracować jednocześnie w tym samym obwodzie, aby uniknąć przeciążenia. W praktyce, schematy takie są projektowane zgodnie z normami bezpieczeństwa, które wymagają, aby każdy element systemu był zaprojektowany w sposób minimalizujący ryzyko awarii i zminimalizowany wpływ na inne elementy. Stosowanie tej logiki przekaźnikowej jest istotną częścią standardów takich jak IEC 60204, które regulują kwestie związane z bezpieczeństwem maszyn.
Wybrane odpowiedzi, które nie są zgodne z prawidłowym działaniem fragmentu programu, mogą wynikać z kilku nieporozumień dotyczących logiki przekaźnikowej. W szczególności, pierwsza koncepcja sugerująca, że blokowane jest załączenie Q0, gdy Q1 jest wyłączone, jest myląca, ponieważ nie uwzględnia wzajemnej blokady tych wyjść. To podejście może prowadzić do błędnych wniosków, w których użytkownik myli stan aktywny i nieaktywny wyjść. Kolejna nieprawidłowa odpowiedź sugerująca, że Q1 jest załączane sygnałem wyjścia Q0, ignoruje kluczową zasadę wzajemnego blokowania, co jest podstawowym elementem układu. Tego typu myślenie może wynikać z braku zrozumienia, jak logika przekaźnikowa działa w praktyce oraz jak różne stany wyjść wpływają na ogólną funkcjonalność systemu. Ponadto, podejście sugerujące, że wyjścia wzajemnie się wyłączają, również jest niewłaściwe, ponieważ nie uwzględnia, że w rzeczywistości jedno wyjście blokuje aktywację drugiego, ale nie powoduje jego dezaktywacji. Takie błędy mogą prowadzić do niepoprawnego projektowania systemów automatyki, co w konsekwencji może stwarzać zagrożenia bezpieczeństwa i obniżać efektywność działania urządzeń. Zrozumienie tych zasad jest kluczowe dla projektowania systemów zgodnych z najlepszymi praktykami branżowymi, które kładą nacisk na bezpieczeństwo oraz niezawodność operacyjną.
