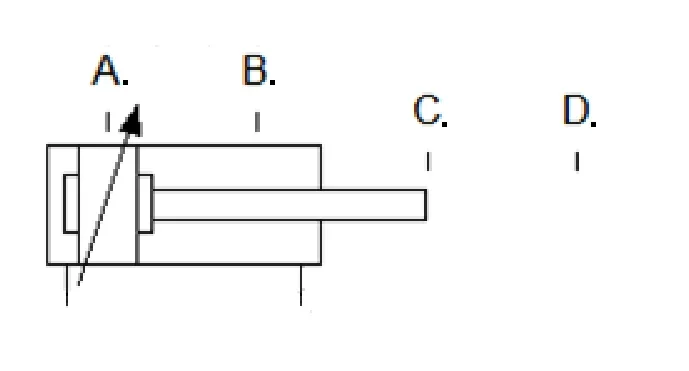

Wskaż miejsce, w którym należy umieścić czujnik indukcyjny, który będzie aktywny, gdy tłoczysko siłownika będzie całkowicie wysunięte.
A
D
B
C
Pytanie z egzaminu CKE, czerwiec 2023 (arkusz E.19-SG-23.06).
Umieszczenie czujnika indukcyjnego w miejscu oznaczonym jako D jest kluczowe, ponieważ zapewnia on optymalne warunki do detekcji metalowego tłoczyska siłownika w momencie jego całkowitego wysunięcia. Czujniki indukcyjne działają na zasadzie wykrywania zmian w polu elektromagnetycznym, które są generowane przez obecność metalowych obiektów w ich zasięgu. W przypadku siłowników, które często są stosowane w automatyce przemysłowej, precyzyjna lokalizacja czujnika jest niezbędna dla zapewnienia prawidłowego działania systemu. Takie podejście jest zgodne z zasadami projektowania systemów automatyki, w których kluczowe jest wykorzystanie czujników w miejscach, w których ich funkcjonalność jest najbardziej efektywna. W praktyce, umieszczenie czujnika w innym miejscu mogłoby prowadzić do nieprawidłowego wykrywania pozycji tłoczyska, co w konsekwencji może wywołać błędy w pracy całego mechanizmu. Warto również wspomnieć, że zgodność z normami technicznymi, takimi jak ISO 13849, jest istotna w kontekście bezpieczeństwa systemów automatyki.
Chociaż umiejscowienie czujnika indukcyjnego może wydawać się kwestią prostą, wybór niewłaściwej lokalizacji może prowadzić do poważnych problemów w systemie automatyki. Czujniki indukcyjne działają na zasadzie wykrywania obiektów metalowych przez zmianę pola elektromagnetycznego, co oznacza, że muszą być one umieszczone w odpowiednich miejscach, aby mogły dokładnie wykrywać pozycję tłoczyska. Wybór pozycji A, B lub C może być mylny ze względu na fakt, że w tych lokalizacjach tłoczysko może nie znajdować się w zasięgu czujnika w momencie, gdy jest całkowicie wysunięte. Na przykład, umieszczenie czujnika zbyt blisko korpusu siłownika, jak sugeruje odpowiedź A, może powodować, że nie będzie on w stanie wykryć tłoczyska z powodu osłony lub innych elementów strukturalnych, które mogą zakłócać sygnał. Podobnie, lokalizacje B i C mogą nie uwzględniać pełnego ruchu tłoczyska, co prowadzi do sytuacji, w której czujnik nigdy nie aktywuje się w odpowiednim momencie, co może być katastrofalne w kontekście automatyzacji procesów przemysłowych. Dobrze zaprojektowany system automatyki powinien zawsze uwzględniać warunki operacyjne oraz zapewniać, że czujniki są strategii rozmieszczone zgodnie z zasadami bezpieczeństwa i efektywności, co jest fundamentem pracy z systemami sterowania. Wybór niewłaściwej pozycji czujnika prowadzi więc nie tylko do błędów operacyjnych, ale także do potencjalnych zagrożeń bezpieczeństwa.
