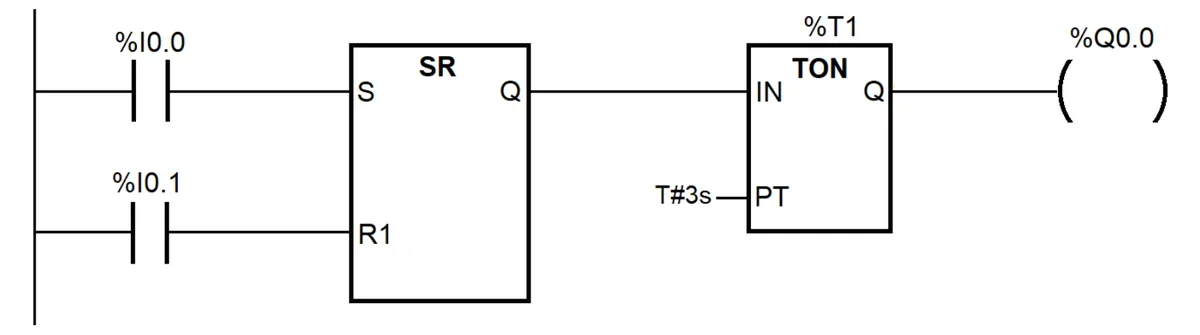

Której z podanych modyfikacji wymaga przedstawiony program, aby pomimo równoczesnego pojawienia się stanu logicznego równego 1 na obu wejściach I0.0 i I0.1, wyjście Q0.0 uaktywniło się po 3 sekundach?
A. W miejsce instrukcji TON wstawić instrukcję TP.
B. W miejsce instrukcji zwykłej cewki Q0.0 wstawić instrukcję cewki negującej Q0.0.
C. Zamienić miejscami instrukcje styków połączonych z blokiem SR (%I0.0→R1; %I0.1 →S).
D. W miejsce instrukcji SR z dominującym wejściem reset wstawić instrukcję SR z dominującym wejściem set.
Pytanie z egzaminu CKE, styczeń 2022 (arkusz EE.21-SG-22.01).
Wybrana odpowiedź jest prawidłowa, ponieważ zmiana instrukcji SR na blok z dominującym wejściem set (S) w sytuacji, gdy oba wejścia %I0.0 i %I0.1 są aktywne, pozwala na prawidłowe ustawienie wyjścia Q0.0. W kontekście automatyki przemysłowej ważne jest, aby zrozumieć, jak działają różne typy instrukcji logicznych. Blok SR z dominującym R resetuje wyjście natychmiast, co uniemożliwia uaktywnienie dalszych bloków, takich jak TON. Wprowadzając blok SR z dominującym S, zapewniamy, że wyjście Q0.0 może być ustawione na 1, co następnie pozwala na zainicjowanie timera TON. W praktyce, takie rozwiązanie znajduje zastosowanie w sytuacjach, gdzie urządzenia muszą działać w określonym czasie po spełnieniu warunków, co jest kluczowe w systemach sterowania procesami przemysłowymi. Znajomość tych mechanizmów jest niezbędna w kontekście projektowania i programowania systemów automatyki, aby uniknąć błędów związanych z logiką programowania.
Analizując alternatywne odpowiedzi, można zauważyć, że wiele z nich bazuje na błędnym zrozumieniu działania bloków logicznych w programowaniu PLC. Zastąpienie instrukcji zwykłej cewki Q0.0 instrukcją cewki negującej Q0.0 prowadzi do sytuacji, w której wyjście zawsze będzie w stanie przeciwnym do zamierzonego, co w praktyce wyklucza jakiekolwiek sensowne wykorzystanie tego rozwiązania. Ponadto, zmiana instrukcji TON na TP, czyli impulsowy programator czasowy, jest rozwiązaniem, które nie wprowadza oczekiwanego opóźnienia w działaniu wyjścia, co jest kluczowe w tym przypadku. Kolejna z zaproponowanych opcji, polegająca na zamianie miejscami instrukcji styków połączonych z blokiem SR, nie ma uzasadnienia w kontekście wymaganych zachowań logicznych, a jedynie wprowadza dodatkowy chaos w logice sterującej. Ostatecznie, brak zrozumienia, jak działają bloki SR i ich znaczenie w kontekście resetu i ustawienia, prowadzi do nieodpowiednich koncepcji, które w praktyce nie prowadzą do oczekiwanego rezultatu. Kluczowe jest zrozumienie, że logika programowania w PLC wymaga nie tylko znajomości instrukcji, ale także zrozumienia, jak ich zastosowanie wpływa na cały system sterowania.
