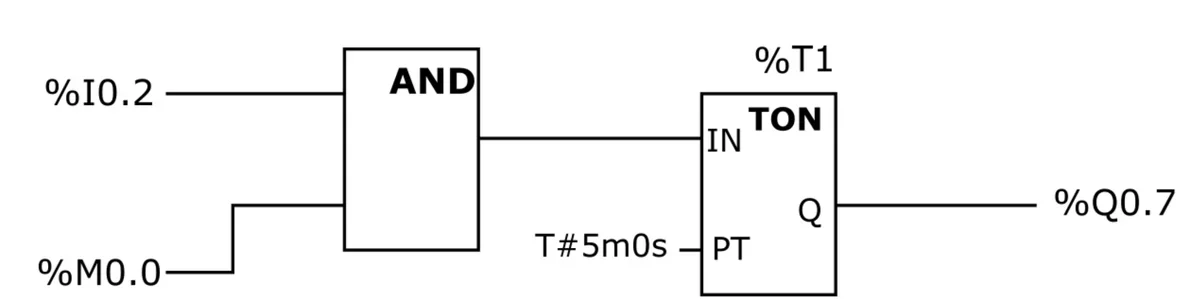

Jakiej modyfikacji wymaga przedstawiony program, aby mimo występowania chwilowych logicznych stanów „0” na wejściu %I0.2 przy %M0.0=1, wyjście %Q0.7 miało stan logiczny 1 przez czas 5 minut od pierwszego uaktywnienia %I0.2?
A. Należy zmienić instrukcję AND na instrukcję OR
B. Należy w miejsce instrukcji zegara TON wstawić instrukcję TP
C. Należy uzupełnić program o instrukcję podtrzymania stanu %I0.2
D. Należy w miejsce instrukcji zegara TON wstawić instrukcję TONR
Pytanie z egzaminu CKE, styczeń 2019 (arkusz E.19-X-19.01).
Wybór instrukcji TP (Timer Pulse) jako modyfikacji programu jest uzasadniony w kontekście wymagania, aby wyjście %Q0.7 pozostało w stanie logicznym 1 przez 5 minut od pierwszego uaktywnienia %I0.2, mimo występowania chwilowych stanów logicznych "0" na tym wejściu. Instrukcja TP działa na zasadzie generowania impulsu czasowego, który nie jest resetowany przez zmiany na wejściu. Oznacza to, że po pierwszym aktywacji %I0.2, timer rozpocznie zliczanie czasu, a po upływie 5 minut wyjście %Q0.7 pozostanie aktywne, niezależnie od dalszych fluktuacji stanu logicznego na %I0.2. W przemyśle automatyki, zastosowanie timerów impulsowych jest standardową praktyką w sytuacjach, gdzie konieczne jest zapewnienie ciągłości działania systemu, mimo niestabilnych sygnałów wejściowych. Użycie TP w tym przypadku jest zgodne z najlepszymi praktykami inżynieryjnymi, które zakładają stworzenie systemów odpornych na zakłócenia, co ma kluczowe znaczenie w krytycznych zastosowaniach przemysłowych.
Wybór instrukcji TONR, zmiana AND na OR oraz dodanie instrukcji podtrzymania stanu %I0.2 są koncepcjami, które w tym kontekście nie odpowiadają wymaganiom pytania. Instrukcja TONR (Timer ON Retentive) z kolei działa w sposób podobny do TON, ale ma inne zastosowanie – pozwala na zatrzymanie liczenia i wznowienie go w momencie, gdy sygnał ponownie stanie się aktywny. W sytuacji, gdy %I0.2 przechodzi w stan niski, timer TONR również przestaje zliczać, co uniemożliwia osiągnięcie założonego celu utrzymania wyjścia %Q0.7 w stanie wysokim przez 5 minut. Podobnie, zamiana AND na OR w logice sterującej nie zapewni prawidłowego działania, ponieważ nie dostosuje zachowania wyjścia do wymaganej funkcjonalności. W teorii, instrukcja OR może łączyć różne sygnały, ale w tym przypadku nie pomoże w zapewnieniu, że stan wyjścia będzie utrzymywany przez określony czas. Z kolei dodanie podtrzymania stanu %I0.2 nie rozwiąże problemu momentalnych stanów niskich na tym wejściu. W praktyce, często mylone są funkcje timerów i logika programowania, co prowadzi do błędnych wniosków. Kluczowe jest zrozumienie, jak poszczególne elementy wpływają na całość systemu automatyki, aby unikać pomyłek w implementacji.
