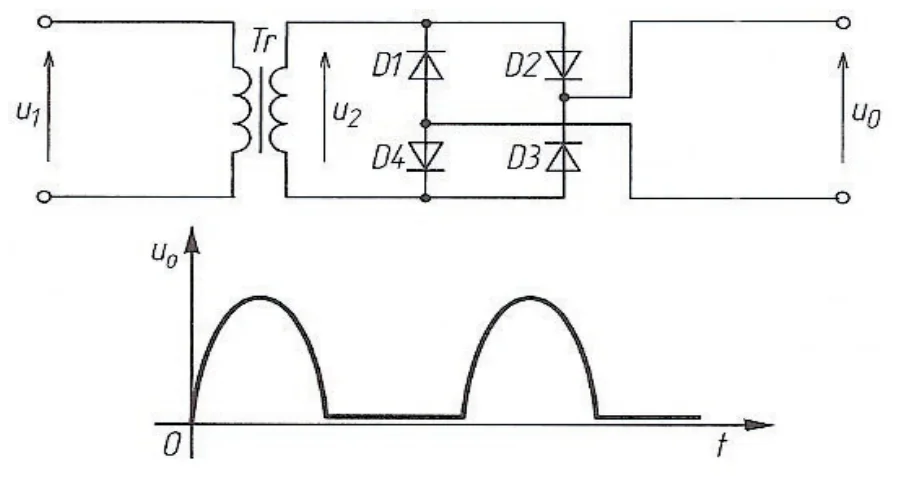

Napięcie wyjściowe U0 mostka Graetza zmierzone oscyloskopem ma przebieg jak na rysunku. Oznacza to, że
A. wystąpiło zwarcie diody D1 oraz zwarcie diody D3.
B. wystąpiła przerwa w gałęzi z diodą D1 lub w gałęzi z diodą D3.
C. wszystkie diody są uszkodzone.
D. wszystkie diody są dobre.
Pytanie z egzaminu CKE, wrzesień 2015 (arkusz E.18-X-15.08).
Poprawna odpowiedź wskazuje na wystąpienie przerwy w gałęzi z diodą D1 lub D3, co jest zgodne z obserwowanym przebiegiem napięcia wyjściowego U₀ na oscylogramie. Jeśli jedna z diod w mostku Graetza nie przewodzi, na wyjściu uzyskujemy jedynie połówki dodatnie napięcia, co jest typowym objawem przerwy w obwodzie. Przykładem praktycznym może być analiza obwodów w zasilaczach, gdzie ważne jest, aby diody były w pełni sprawne, co zapewnia poprawną konwersję napięcia. Standardy branżowe, takie jak IEC 61000 dotyczące kompatybilności elektromagnetycznej, uwzględniają takie zjawiska, które mogą prowadzić do nieprawidłowego działania urządzeń. Dlatego monitorowanie stanu diod, regularne testowanie i wymiana uszkodzonych elementów są kluczowe dla zapewnienia niezawodności systemów elektronicznych oraz minimalizacji ryzyka awarii.
Analizując błędne odpowiedzi, można zauważyć typowe nieporozumienia dotyczące działania mostka Graetza i funkcji diod. W przypadku zwarcia diod D1 i D3, przebieg napięcia wyjściowego nie byłby ograniczony do tylko dodatnich położeń, a raczej zniknąłby całkowicie, co jest niezgodne z obserwowanym oscylogramem. Przesunięcie rozumienia stanu zwarcia do pojęcia przerwy w diodach prowadzi do błędnych wniosków, ponieważ zwarcie oznacza, że prąd swobodnie płynie, a zatem wykres powinien wykazywać inne charakterystyki. Ponadto pomylenie uszkodzenia diod z ich całkowitym zniszczeniem prowadzi do nieadekwatnej diagnostyki. Należy pamiętać, że w układach prostowniczych, szczególnie tych opartych na mostkach, kluczowe jest zrozumienie, iż każda dioda pełni istotną rolę w cyklu prostowania. Właściwe rozróżnienie między uszkodzeniem a przerwą w obwodzie jest niezbędne dla skutecznej diagnostyki i naprawy, co podkreśla znaczenie wiedzy praktycznej w końcowej analizy uszkodzeń w systemach elektronicznych.
