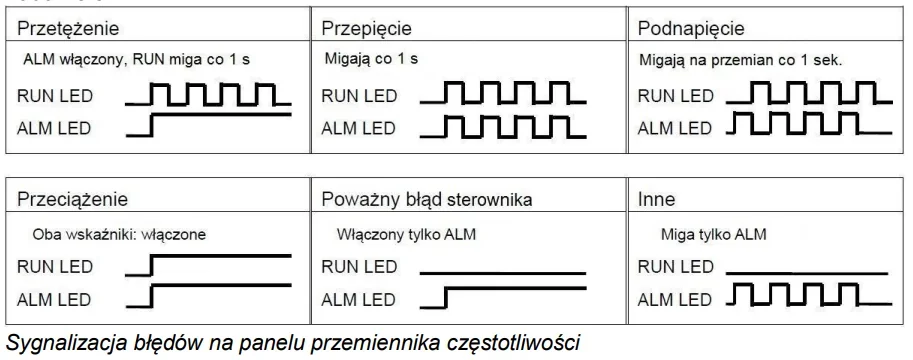

Na panelu przemiennika częstotliwości miga z interwałem 1 sekundy dioda zielona RUN a czerwona ALM świeci światłem ciągłym. Na podstawie tabeli sygnalizacji błędów określ przyczynę sygnalizowanego błędu przemiennika.
A. Za mała wartość napięcia zasilająca przemiennik częstotliwości – podnapięcie.
B. Za duża wartość prądu pobierana w obwodzie silnoprądowym – przeciążenie.
C. Wzrost prądu w obwodzie silnik-przemiennik częstotliwości – przetężenie.
D. Wzrost napięcia w obwodzie silnik-przemiennik częstotliwości – przepięcie.
Poprawna odpowiedź to "Wzrost prądu w obwodzie silnik-przemiennik częstotliwości – przetężenie". W przypadku migającej diody zielonej RUN oraz świecącej czerwonej diody ALM, zgodnie z tabelą sygnalizacji błędów, mamy do czynienia z sygnałem przetężenia. Przetężenie występuje, gdy prąd w obwodzie silnik-przemiennik przekracza dopuszczalne wartości, co może prowadzić do uszkodzenia sprzętu oraz obniżenia efektywności systemu. W praktyce, aby uniknąć przetężenia, ważne jest monitorowanie parametrów silnika oraz dostosowywanie obciążeń do specyfikacji przemiennika częstotliwości. Standardy branżowe, takie jak IEC 61800, wskazują na konieczność stosowania odpowiednich zabezpieczeń i monitorowania parametrów pracy systemu, co pozwala na wczesne wykrywanie nieprawidłowości. Dobrą praktyką jest również regularne przeprowadzanie przeglądów i testów sprzętu, co może pomóc w identyfikacji potencjalnych problemów zanim dojdzie do awarii.
Wybór odpowiedzi związanej z przeciążeniem, przepięciem lub podnapięciem nie odzwierciedla rzeczywistej sytuacji widocznej na panelu przemiennika częstotliwości. Odpowiedź dotycząca przeciążenia sugeruje, że prąd w obwodzie silnoprądowym przekracza wartość nominalną, jednakże w kontekście sygnalizacji błędów w przemiennikach częstotliwości oznaczenie ALM informuje o innym problemie. Z kolei przepięcie wiąże się z nagłym wzrostem napięcia, co w przypadku diody ALM nie ma zastosowania. Podnapięcie natomiast oznacza zbyt niską wartość napięcia zasilającego, co również nie jest zgodne z interpretacją sygnalizacji błędów. W praktyce, zrozumienie sygnalizacji błędów jest kluczowe dla skutecznej diagnostyki i utrzymania ruchu w systemach napędowych. Standardy branżowe podkreślają znaczenie odpowiedniego monitorowania oraz analizy sygnałów błędów, co pozwala na szybką interwencję i minimalizację ryzyka uszkodzeń. Właściwe interpretowanie błędów oraz znajomość przyczyn ich występowania to umiejętności, które każdy specjalista w tej dziedzinie powinien posiadać, aby zapewnić bezpieczeństwo oraz efektywność pracy urządzeń.
