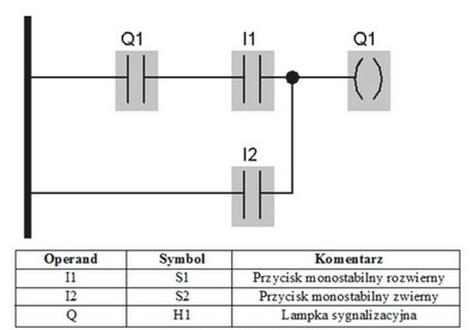

Na podstawie analizy programu i listy przyporządkowania określ działanie układu sterowania.
Odpowiedzi
Informacja zwrotna
Lampka H1 jest załączana przyciskiem S2 z programowo zrealizowanym samopodtrzymaniem, co oznacza, że po wciśnięciu przycisku S2 (I2) lampka H1 (Q) zostaje włączona i pozostaje w stanie włączenia, dopóki nie zostanie wciśnięty przycisk S1 (I1), który ma priorytet. W praktyce oznacza to, że użytkownik może włączyć lampkę H1 za pomocą S2, a następnie zrezygnować z jej nadzorowania, ponieważ dzięki samopodtrzymaniu lampka pozostanie włączona nawet po zwolnieniu przycisku S2. Taki układ zapewnia wygodę i elastyczność w obsłudze oświetlenia, co jest powszechnie stosowane w systemach automatyki budynkowej, gdzie jednym przyciskiem można wygodnie sterować domowym oświetleniem. Warto zauważyć, że priorytet załączania przycisku S1 oznacza, że niezależnie od stanu lampki H1, wciśnięcie S1 natychmiastowo wyłączy lampkę, co jest przydatne w sytuacjach awaryjnych. Zrozumienie tego układu sterowania jest kluczowe w projektowaniu i implementacji systemów kontrolnych, zgodnych z normami IEC 61131 dotyczącymi programowalnych sterowników logicznych.
Analizując błędne odpowiedzi, dostrzegamy kilka kluczowych nieporozumień dotyczących działania układu sterowania lampką H1. W wielu przypadkach pojawiają się pomyłki w identyfikacji przycisków oraz w zrozumieniu zasady działania samopodtrzymania. Na przykład, stwierdzenie, że lampka H1 jest załączana przez przycisk S1 z samopodtrzymaniem, jest błędne, ponieważ S1 jest odpowiedzialny wyłącznie za wyłączenie lampki H1 przy przywróconym priorytecie załączania. Zastosowanie samopodtrzymania przy S1 wprowadzałoby pomyłkę funkcjonalną, gdzie wyłączenie lampki mogłoby nie działać w oczekiwany sposób, powodując nieprawidłowe działanie całego układu. Ponadto, w odpowiedziach pojawiają się nieprawidłowe twierdzenia dotyczące priorytetów wyłączania, co może prowadzić do niebezpiecznych sytuacji w rzeczywistych zastosowaniach, gdzie użytkownik nie miałby pełnej kontroli nad stanem lampki. Niektóre podejścia sugerują, że oba przyciski mogą działać na tej samej zasadzie, co w praktyce jest niemożliwe biorąc pod uwagę różne funkcje przycisków S1 i S2. Dlatego kluczowe jest zrozumienie, że w układach sterowania elektrycznego priorytety oraz mechanizmy samopodtrzymania muszą być prawidłowo zdefiniowane, aby zapewnić bezpieczeństwo i niezawodność systemu. Błędy w tych aspektach mogą prowadzić do nieefektywnego zarządzania zasobami oraz niebezpiecznych sytuacji w codziennym użytkowaniu.
