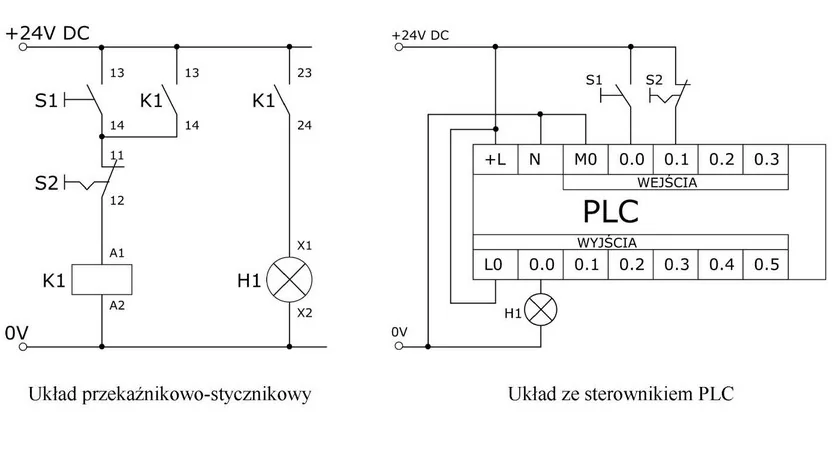

Na schematach zostały przedstawione układy: przekaźnikowo-stycznikowy oraz zastępujący go układ ze sterownikiem PLC. Który z przedstawionych programów zapisanych w języku LD realizuje działanie układu przekaźnikowo-stykowego?
Odpowiedź D. jest prawidłowa, ponieważ skutecznie odwzorowuje działanie układu przekaźnikowo-stycznikowego w kontekście programowania w języku LD (Ladder Diagram). W układzie przekaźnikowym, zestyki normalnie zamknięte (NC) są reprezentowane jako zestyki z negacją w programie PLC. W tej sytuacji zestyk %I0.1 w opcji D. został zaprezentowany w sposób właściwy, co odpowiada zestykowi S2 w schemacie przekaźnikowym. Ważne jest, aby zrozumieć, że w programowaniu PLC, odwzorowywanie układów elektrycznych na logikę programową wymaga precyzyjnej interpretacji działania elementów. Zastosowanie negacji w programie odpowiada rzeczywistemu działaniu układu, gdzie aktywacja przekaźnika K1 odbywa się przez przycisk S1, a jego dezaktywacja przez S2. Takie podejście jest zgodne z najlepszymi praktykami inżynieryjnymi, gdzie wierność odwzorowania schematów elektrycznych w logice programowej jest kluczowa dla prawidłowego funkcjonowania systemów automatyki. W praktyce przemysłowej, zrozumienie tych zależności jest niezbędne do projektowania i implementacji efektywnych układów sterujących.
Analizując inne odpowiedzi, można zauważyć, że każda z nich zawiera błędne założenia dotyczące reprezentacji układu przekaźnikowo-stycznikowego w języku LD. Odpowiedzi A., B. i C. nie uwzględniają kluczowego elementu, jakim jest negacja zestyku S2. Niezrozumienie, że zestyki normalnie zamknięte w programowaniu PLC powinny być reprezentowane jako zestyki z negacją, prowadzi do błędnych wniosków w kwestii działania układu. Ponadto, projektując programy PLC, ważne jest, aby stosować się do zasad logiki sekwencyjnej, co oznacza, że każda zmiana stanu jednego elementu powinna być dokładnie odwzorowana w logice sterującej. Niezastosowanie tej zasady może prowadzić do nieprzewidywalnych skutków, takich jak błędne aktywowanie lub dezaktywowanie urządzeń. W wielu przypadkach, inżynierowie popełniają błąd w interpretacji działania przycisków i zestyków, co skutkuje niewłaściwą implementacją logiki. Dobrą praktyką jest przetestowanie modelu w symulacji przed wdrożeniem go w rzeczywistym układzie, aby upewnić się, że wszystkie elementy działają zgodnie z zamierzeniami. W kontekście przemysłowym, gdzie bezpieczeństwo i efektywność są na pierwszym miejscu, kluczowe jest stosowanie precyzyjnych reprezentacji wszystkich elementów w programie sterującym.
