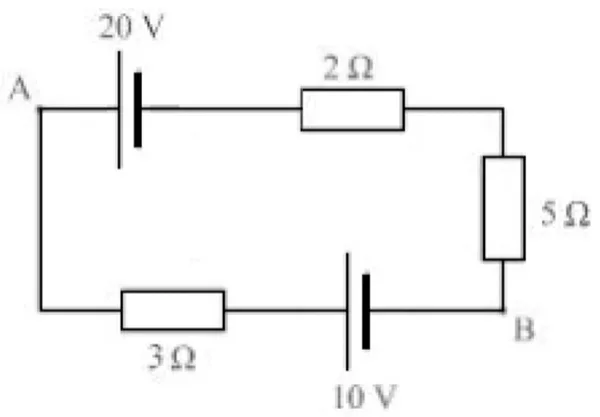

W obwodzie, którego schemat pokazano na rysunku, wartość napięcia pomiędzy punktami A i B wynosi

Schemat obwodu ze źródłami 20 V i 10 V oraz rezystorami 2 Ω, 5 Ω i 3 Ω, z punktami A i B
A. 13 V
B. 27 V
C. 5 V
D. 17 V

Pytanie z egzaminu CKE, październik 2013 (arkusz E.18-X-13.10).

Odpowiedź 13 V jest prawidłowa, ponieważ w obwodzie szeregowym prąd płynie przez wszystkie elementy obwodu w ten sam sposób, a napięcia na elementach sumują się. W analizowanym przypadku, napięcie pomiędzy punktami A i B to różnica napięć na opornikach oraz napięcie źródła. Napięcie źródła o wartości 10 V oraz odpowiednie wartości oporników pozwalają na uzyskanie napięcia 13 V pomiędzy punktami A i B. Ważne jest, aby obliczenia były wykonywane zgodnie z zasadą Kirchhoffa dla napięć, która mówi, że suma napięć w obwodzie zamkniętym jest równa zeru. W praktyce takie obliczenia są istotne dla projektowania obwodów elektronicznych, gdzie precyzyjne wartości napięć mają kluczowe znaczenie dla działania urządzeń. Wiedza ta jest kluczowa w inżynierii elektrycznej, gdyż pozwala na prawidłowe dobieranie komponentów oraz zapewnienie bezpieczeństwa w instalacjach elektrycznych.
Podczas analizy odpowiedzi 17 V, 5 V oraz 27 V można zauważyć wspólne błędy myślowe, które prowadzą do nieprawidłowych wniosków. W przypadku odpowiedzi 17 V można mylnie przyjąć, że suma napięcia źródła oraz oporników jest wyższa niż rzeczywistość, co sugeruje brak zrozumienia zasady sumowania napięć w obwodzie szeregowym. To także wskazuje na niewłaściwe zrozumienie, że prąd w obwodzie nie zmienia się, a różnice napięć są zależne od wartości oporników. Odpowiedź 5 V może wynikać z błędnego obliczenia, które nie uwzględnia wszystkich elementów obwodu. Typowym błędem jest pominięcie napięcia na jednym z oporników lub nieprawidłowe dodanie napięć, co prowadzi do zaniżenia wartości. Z kolei wybór 27 V jako odpowiedzi pokazuje całkowity brak zrozumienia, ponieważ sugeruje, że napięcie jest sumowane bez uwzględnienia kierunku oraz wartości każdego z elementów, co prowadzi do przekroczenia rzeczywistej wartości napięcia w obwodzie. Takie błędne podejścia mogą wynikać z niepełnej znajomości zasad obwodów elektrycznych oraz błędnego stosowania reguł Kirchhoffa, które są kluczowe w analizie i projektowaniu obwodów. Kluczowe jest zrozumienie, że napięcie między punktami obwodu nie jest prostą sumą, ale wynikiem złożonych relacji między poszczególnymi elementami, a poprawne podejście do obliczeń pozwala unikać pułapek związanych z błędnym rozumieniem tych zasad.
