Wskaż właściwe nastawy dla instrukcji zegara impulsowego, którego stan logiczny równy jeden na wyjściu trwać będzie 7 sekund, mimo iż na wejściu uaktywniającym stan logiczny równy jeden trwać może tylko 2 sekundy.

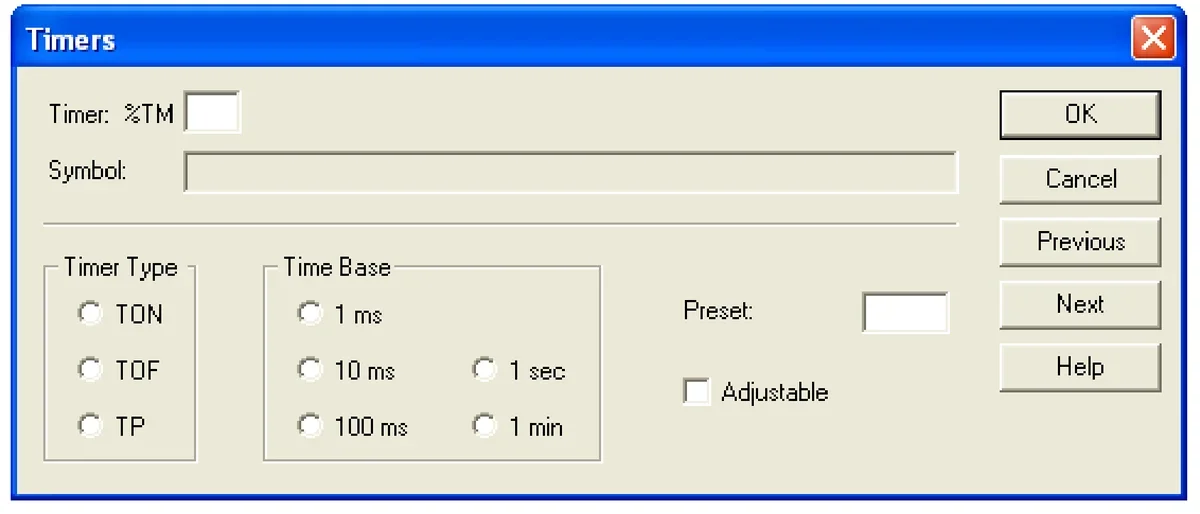

A. Timer Type: TP, Time Base: 100 ms, Preset: 70.
B. Timer Type: TON, Time Base: 100 ms, Preset: 70.
C. Timer Type: TOF, Time Base: 100 ms, Preset: 50.
D. Timer Type: TP, Time Base: 100 ms, Preset: 50.
Pytanie z egzaminu CKE, styczeń 2022 (arkusz EE.21-SG-22.01).
Wybrałeś odpowiedź, która mówi o timerze impulsowym (TP) z ustawieniami: baza czasowa 100 ms i preset 70. I to jest super, bo ten timer działa dokładnie tak, jak powinien. Po jego uruchomieniu potrafi wygenerować impuls długości 7000 ms, czyli 7 sekund. To pasuje do wymagań zadania, bo wymaga, żeby stan na wyjściu trwał właśnie 7 sekund, mimo że sygnał na wejściu jest aktywny tylko przez 2 sekundy. Takie podejście to standard w automatyce przemysłowej, gdzie odpowiednie zarządzanie czasem ma duże znaczenie. Warto też dodać, że stosowanie timerów impulsowych w PLC to dobra praktyka, bo poprawia niezawodność i elastyczność systemów.
Wybierając złe ustawienia dla timerów, można narobić niezłego bałaganu w aplikacji i to nie będzie dawać oczekiwanych wyników. Na przykład, timer typu TOF (czas odcięcia) i TON (czas opóźnienia włączania) to kompletnie nieodpowiednie opcje w tym przypadku. TOF działa tak, że sygnał wyjściowy pojawia się tylko wtedy, gdy sygnał wejściowy przestaje działać, co nie zgadza się z wymogami zadania. Z kolei TON uruchamia wyjście po upływie ustawionego czasu, ale nie daje nam jednorazowego impulsu, a to jest kluczowe. Ludzie często mylą różne typy timerów i potem mają błędne wnioski, bo nie znają dobrze ich różnic. Przykład? Inżynierowie próbują używać TON, żeby generować impulsy, co jest zupełnie niezgodne z tym, do czego ten timer jest stworzony. W takich sytuacjach, gdzie potrzebny jest konkretny impuls, lepiej użyć timerów impulsowych, jak TP. Rozumienie, jak dobrać odpowiednie timery, jest naprawdę ważne w automatyce, bo precyzyjne sterowanie czasem to klucz do efektywnych procesów produkcyjnych.
