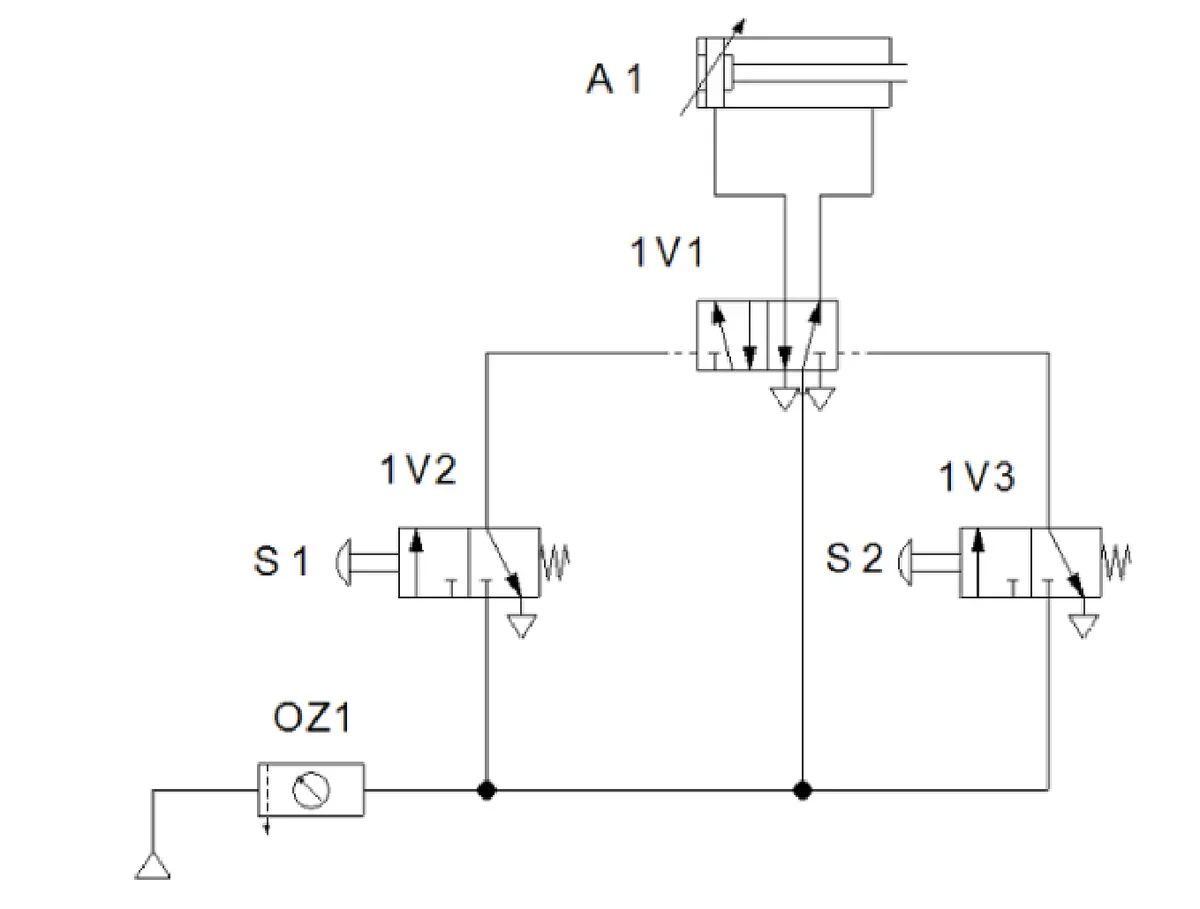

W układzie, którego schemat przedstawia rysunek zauważono, że po wciśnięciu przycisku S2 wysuwa się tłoczysko siłownika A1, a wciśnięcie przycisku S1 powoduje z kolei wsuwanie tłoczyska A1. Prawdopodobną przyczyną złego działania układu jest
A. zbyt niskie ciśnienie ustawione na zespole OZ1.
B. odwrotne podłączenie zaworów sterowanych ręcznie z zaworem 1V1.
C. zbyt wysokie ciśnienie ustawione na zespole OZ1.
D. uszkodzone tłoczysko siłownika A1.
Pytanie z egzaminu CKE, styczeń 2022 (arkusz EE.21-SG-22.01).
Odwrotne podłączenie zaworów sterowanych ręcznie z zaworem 1V1 jest przyczyną nieprawidłowego działania układu, jak wynika z opisu problemu. W przypadku, gdy przycisk S2 uruchamia wysuwanie tłoczyska siłownika A1, a S1 powoduje jego wsuwanie, sugeruje to, że sygnały sterujące są zamienione. W praktyce, w systemach hydraulicznych i pneumatycznych ważne jest, aby połączenia były zgodne z dokumentacją techniczną, ponieważ błędy w podłączeniach mogą prowadzić do awarii systemu lub błędnego działania urządzeń. Zgodnie z najlepszymi praktykami, przed uruchomieniem układu należy dokładnie sprawdzić wszystkie połączenia, a także zrozumieć zasadę działania każdego elementu. W sytuacjach awaryjnych, takich jak ta, technicy powinni kierować się schematami układów oraz procedurami diagnostycznymi, aby szybko zidentyfikować źródło problemu. Właściwe podłączenie zaworów jest kluczowe dla stabilności oraz bezpieczeństwa operacji w systemach automatyki przemysłowej.
Wybór opcji dotyczącej zbyt wysokiego ciśnienia na zespole OZ1 nie odnosi się do opisanego problemu, ponieważ nie wyjaśnia, dlaczego tłoczysko A1 działa w sposób odwrotny do oczekiwanego. Zbyt wysokie ciśnienie mogłoby prowadzić do problemów mechanicznych, ale nie jest przyczyną odwrotnego działania. Z kolei zbyt niskie ciśnienie również nie wyjaśnia zjawiska, gdzie przycisk S2 powoduje wysuwanie tłoczyska, a S1 jego wsuwanie. Takie zachowanie sugeruje błąd w połączeniach, a nie niewłaściwe ciśnienie. Opcja dotycząca uszkodzonego tłoczyska A1 może być myląca; choć uszkodzenie tłoczyska mogłoby wpłynąć na działanie siłownika, nie wyjaśniałoby odwrotnego działania przycisków. Kluczowym aspektem w diagnostyce układów hydraulicznych i pneumatycznych jest zrozumienie interakcji pomiędzy ciśnieniem, zaworami oraz siłownikami. W przypadku problemów z działaniem systemu, technicy powinni najpierw ocenić schematy połączeń, aby wyeliminować błędy podłączenia przed analizowaniem problemów związanych z ciśnieniem czy uszkodzeniami komponentów. Właściwe podejście diagnostyczne bazujące na doświadczeniu i procedurach może znacznie przyspieszyć proces identyfikacji problemu.
