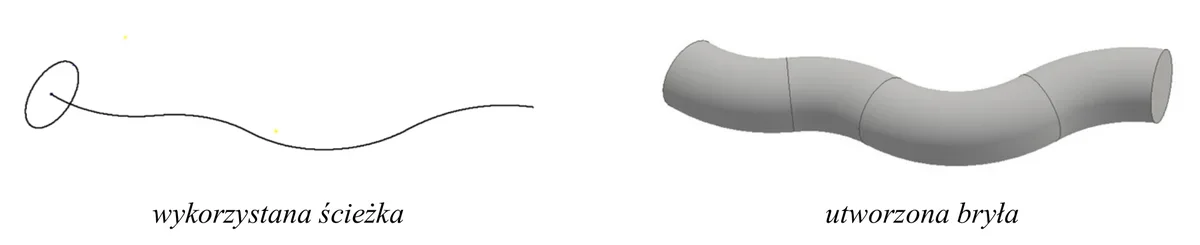

Na rysunkach przedstawiono ścieżkę oraz bryłę utworzoną wzdłuż tej ścieżki. Którą z wymienionych operacji wykonano w programie CAD w celu uzyskania bryły?
A. Przeciągnięcie.
B. Obrót.
C. Fazowanie.
D. Odsunięcie.
Pytanie z egzaminu CKE, styczeń 2019 (arkusz E.19-X-19.01).
Odpowiedź 'Przeciągnięcie' jest poprawna, ponieważ operacja ta polega na tworzeniu trójwymiarowego obiektu poprzez przesunięcie dwuwymiarowego profilu wzdłuż określonej ścieżki. W kontekście programów CAD, przeciągnięcie (ang. 'sweep') jest jedną z podstawowych operacji modelowania 3D, która jest wykorzystywana do tworzenia skomplikowanych kształtów, takich jak rury, wały czy inne elementy geometryczne. Przykładem zastosowania tej techniki może być projektowanie elementów infrastruktury, takich jak systemy wentylacyjne, gdzie profil przekroju rury jest przeciągany wzdłuż krzywej. Dobrym praktykom w modelowaniu 3D jest zapewnienie, że ścieżka jest odpowiednio zdefiniowana, aby uniknąć niepożądanych deformacji obiektu podczas procesu przeciągania. W praktyce inżynieryjnej, operacja ta jest często używana w projektowaniu mechanicznym oraz architektonicznym, co czyni ją kluczowym narzędziem w arsenale inżynierów CAD.
Wybór jednej z pozostałych odpowiedzi, takich jak 'Odsunięcie', 'Fazowanie' czy 'Obrót', wskazuje na niepełne zrozumienie podstawowych operacji modelowania w programach CAD. Odsunięcie (ang. 'offset') jest operacją stosowaną do tworzenia równoległych konturów, co jest przydatne w przypadku, gdy chcemy uzyskać dodatkowe warstwy materiału lub przestrzeni, ale nie prowadzi do tworzenia bryły o pełnym kształcie. Z kolei fazowanie (ang. 'chamfer') polega na zaokrąglaniu krawędzi obiektu, co jest użyteczne w aspekcie wykończenia detali, ale również nie tworzy nowego obiektu 3D z definicji. Obrót (ang. 'revolve') to operacja, która polega na obracaniu profilu wokół osi, co również nie ma miejsca w przedstawionym przypadku. Kluczowym błędem myślowym jest mylenie tych operacji z przeciągnięciem, które jest specyficznie zorientowane na tworzenie 3D przez wzajemne połączenie profilu i ścieżki. Aby poprawnie zrozumieć, jak działają te operacje, warto zaznajomić się z dokumentacją programów CAD oraz praktycznymi przykładami ich zastosowań, co pozwoli na lepsze orientowanie się w możliwościach i ograniczeniach każdego z tych narzędzi.
