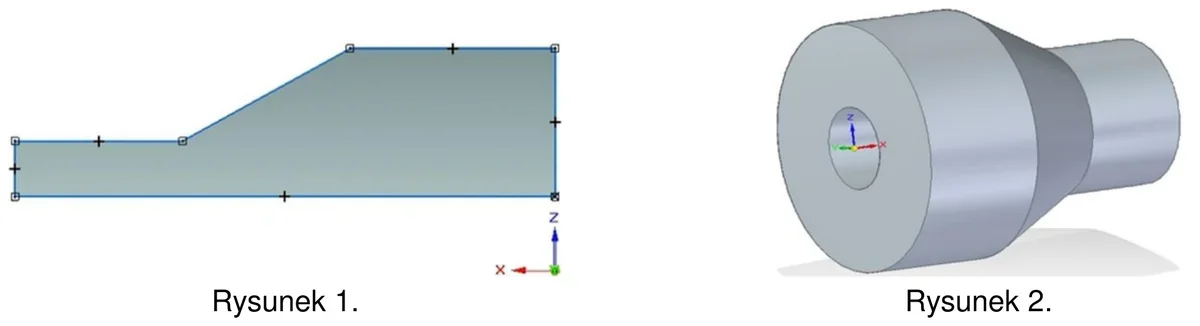

Którą operację należy wykonać w programie CAD, aby ze szkicu przedstawionego na rysunku 1 utworzyć bryłę 3D przedstawioną na rysunku 2?
A. Przeciągnięcie po krzywej.
B. Wyciągnięcie proste.
C. Wyciągnięcie obrotowe.
D. Przeciągnięcie przez przekroje.
Pytanie z egzaminu CKE, czerwiec 2021 (arkusz E.19-SG-21.06).
Wyciągnięcie obrotowe jest kluczową operacją w programach CAD, pozwalającą na przekształcenie szkicu 2D w bryłę 3D poprzez obrót wokół wskazanej osi. W kontekście zadań projektowych, wyciągnięcie obrotowe jest często stosowane do modelowania obiektów cylindrycznych, takich jak wały, rury czy kołnierze. Aby wykonać tę operację, należy najpierw wybrać odpowiedni szkic, a następnie określić oś obrotu. W przypadku przedstawionym w pytaniu, szkic został obrócony wokół osi pionowej, co umożliwiło uzyskanie walcowej bryły z dodatkowym kołnierzem. Zastosowanie tej metody jest zgodne z najlepszymi praktykami inżynieryjnymi w dziedzinie projektowania 3D, które podkreślają znaczenie efektywnego modelowania poprzez powtarzalne formy. Warto również zauważyć, że wyciągnięcie obrotowe pozwala na łatwą edycję i modyfikację brył w późniejszych etapach projektu, co zwiększa elastyczność w procesie projektowania.
Podczas analizy niepoprawnych odpowiedzi, warto zrozumieć, dlaczego operacje takie jak przeciągnięcie po krzywej, wyciągnięcie proste oraz przeciągnięcie przez przekroje nie są właściwe w kontekście tego pytania. Przeciągnięcie po krzywej to technika, która stosuje się do tworzenia obiektów 3D na podstawie linii lub krzywych; jednak w przypadku omawianego rysunku 1, szkic nie ma charakterystyki wymaganej do użycia tej metody. Wyciągnięcie proste jest używane do tworzenia brył z płaskich kształtów poprzez 'przeciągnięcie' ich wzdłuż osi, co również nie jest adekwatne, ponieważ wymagałoby to prostokątnego lub innego płaskiego przekroju, który nie jest reprezentowany w rysunku 1. Przeciągnięcie przez przekroje natomiast odnosi się do tworzenia brył poprzez łączenie różnych przekrojów, co również nie ma miejsca w tej sytuacji, ponieważ nie istnieją różne sekcje, które można by ze sobą połączyć. Typowym błędem myślowym prowadzącym do wyboru tych odpowiedzi jest brak zrozumienia, że w przypadku modelowania brył cylindrycznych, wyciągnięcie obrotowe jest standardem i efektywnym sposobem na uzyskanie pożądanej geometria. Należy pamiętać, że odpowiedni dobór metod w projektowaniu CAD jest niezbędny dla jakości i efektywności końcowego produktu.
