Kwalifikacja: ELM.06 - Eksploatacja i programowanie urządzeń i systemów mechatronicznych

Zawód: Technik mechatronik

Kategorie: Programowanie PLC Układy mechatroniczne

Który z wymienionych opisów stanów wejść %I0.1, %I0.2 i %I0.3 oraz stanu wyjścia %Q0.1 jest prawidłowy dla programu przedstawionego na rysunku?

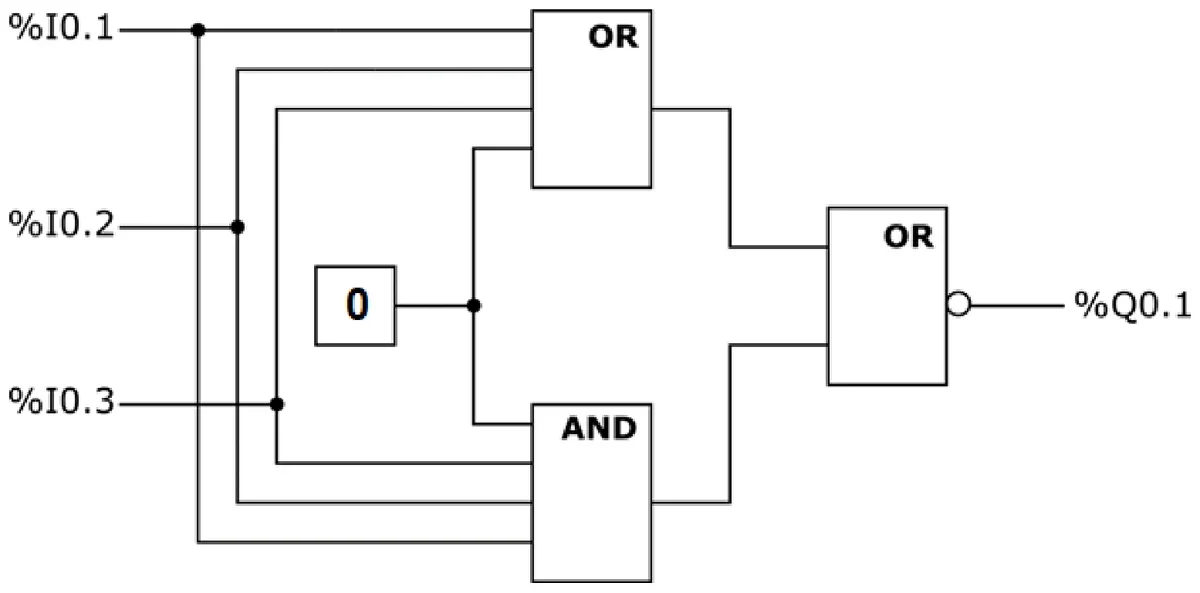

Program FBD z wejściami %I0.1, %I0.2 i %I0.3, blokami OR i AND, stałą 0 oraz wyjściem %Q0.1
A. Wyjście %Q0.1=0 bez względu na stan wejść %I0.1, %I0.2 i %I0.3
B. Wyjście %Q0.1=0 tylko dla wejść %I0.1=%I0.2=%I0.3=1
C. Wyjście %Q0.1=1 tylko dla wejść %I0.1=%I0.2=%I0.3=0
D. Wyjście %Q0.1=1 bez względu na stan wejść %I0.1, %I0.2 i %I0.3

Pytanie z egzaminu CKE, styczeń 2023 (arkusz E.19-SG-23.01).

Wyjście %Q0.1=1 tylko dla wejść %I0.1=%I0.2=%I0.3=0 jest prawidłowe, ponieważ aktywacja wyjścia zależy od zastosowania bramek logicznych w analizowanym schemacie. W przypadku, gdy wszystkie wejścia %I0.1, %I0.2 i %I0.3 mają stan niski (0), bramka AND umożliwia przekazanie sygnału do bramki OR, co skutkuje aktywacją wyjścia %Q0.1. W praktyce, takie podejście stosuje się w wielu systemach automatyki przemysłowej, gdzie istotne jest precyzyjne kontrolowanie stanu wyjścia w zależności od kombinacji stanów wejść. Na przykład, w systemach alarmowych, wyjście sygnalizacyjne może być aktywowane tylko wtedy, gdy wszystkie czujniki są w stanie bezpiecznym (niski stan), co minimalizuje ryzyko fałszywych alarmów. Zgodnie z dobrą praktyką projektowania systemów logicznych, zaleca się jasne definiowanie warunków aktywacji wyjść, co zwiększa niezawodność i przewidywalność działania systemu.
Istnieje wiele nieporozumień dotyczących analizy stanów logicznych w kontekście bramek AND i OR. Przykładowo, wyjście %Q0.1=0 bez względu na stan wejść %I0.1, %I0.2 i %I0.3 sugeruje, że bramka AND nie wpłynie na aktywację wyjścia, co jest błędne. W rzeczywistości, bramka AND wymaga, aby wszystkie wejścia były w stanie wysokim (1) do aktywacji sygnału, a w przeciwnym razie, wyjście będzie w stanie niskim (0). Analogicznie, stwierdzenie, że wyjście %Q0.1=0 tylko dla wejść %I0.1=%I0.2=%I0.3=1, pomija istotny aspekt działania bramki OR. W przypadku, gdy jakiekolwiek z wejść jest w stanie wysokim (1), bramka OR blokuje sygnał, co uniemożliwia aktywację wyjścia. Przykładowe błędy myślowe mogą obejmować pomylenie funkcji bramek logicznych lub niewłaściwe zrozumienie ich działania w kontekście układów cyfrowych. Kluczowe jest zrozumienie, że połączenie bramek AND i OR tworzy złożoną logikę, która musi być dokładnie analizowana, by nie wprowadzać w błąd w ocenie stanów wyjścia.
