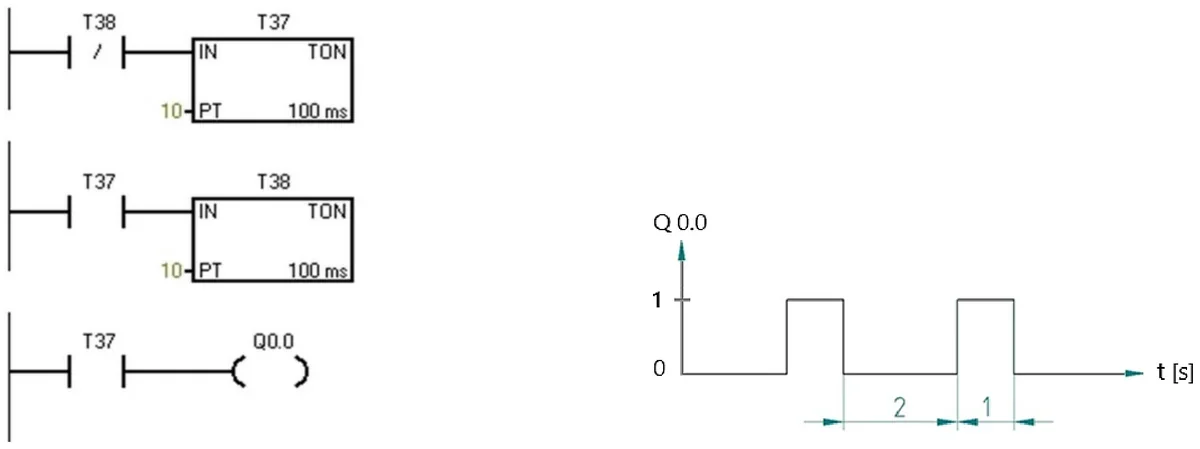

Jak należy zmodyfikować parametry PT timerów, aby w zamieszczonym programie sterowniczym, stan wyjścia Q0.0 sterownika, zmieniał się zgodnie z diagramem czasowym, przedstawionym na schemacie?
A. T37 PT=30, T38 PT=20
B. T37 PT=20, T38 PT=30
C. T37 PT=10, T38 PT=20
D. T37 PT=20, T38 PT=10
Pytanie z egzaminu CKE, czerwiec 2023 (arkusz EE.21-SG-23.06).
Odpowiedzi T37 PT=20, T38 PT=10 są w porządku, bo fajnie wpisują się w to, co widzimy w diagramie. Timer T37 ustawia nam czas, kiedy wyjście Q0.0 powinno być aktywne, czyli w stanie wysokim, przez 20 sekund. Diagram jasno pokazuje, że to ma trwać tyle, no i to się zgadza. Z kolei T38 zajmuje się czasem, kiedy wyjście Q0.0 jest w stanie niskim, czyli przez 10 sekund. Dobrze, że tak to ustawiłeś, bo dzięki temu wszystko działa tak, jak powinno w programie. W automatyzacji naprawdę trzeba uważać na czas i dobrze dobierać wartości PT timerów, żeby system działał stabilnie. Z mojej perspektywy, im lepiej rozumiemy, jak to wszystko działa, tym lepsze wyniki osiągniemy przy bardziej skomplikowanych projektach. Warto więc poświęcić chwilę na zrozumienie, jak timer działa i jaki ma wpływ na cały proces.
Odpowiedzi T37 PT=20, T38 PT=30 oraz T37 PT=10, T38 PT=20 nie są dobre, bo nie pasują do tego, co widzimy w diagramie. W pierwszym przypadku T38 z wartością PT=30 to za długo, bo wtedy wyjście Q0.0 będzie niskie przez zbyt długi czas. To może spowodować, że cykl nie będzie działał jak należy i będziemy mieli opóźnienia w procesie. Natomiast w drugiej odpowiedzi, T37 z PT=10 to zdecydowanie za krótko, bo wyjście Q0.0 powinno być aktywne przez 20 sekund, a nie mniej. Jak źle ustawimy timery, to system może działać nieprawidłowo, co w automatyzacji naprawdę może być problematyczne – od błędnych sygnałów do uszkodzeń sprzętu. W programowaniu timerów kluczowe jest zrozumienie, jak różne czasy PT wpływają na cykl czasowy. Z doświadczenia wiem, że błędy często biorą się z tego, że nie analizujemy dokładnie wymagań aplikacji i nie myślimy o odpowiednich czasach w projektach związanych z automatyką.
