Sterownik PLC sterujący układem mechatronicznym, w którym zastosowano przetwornik ciśnienia o prądowym sygnale wyjściowym 4 … 20 mA, musi być wyposażony w

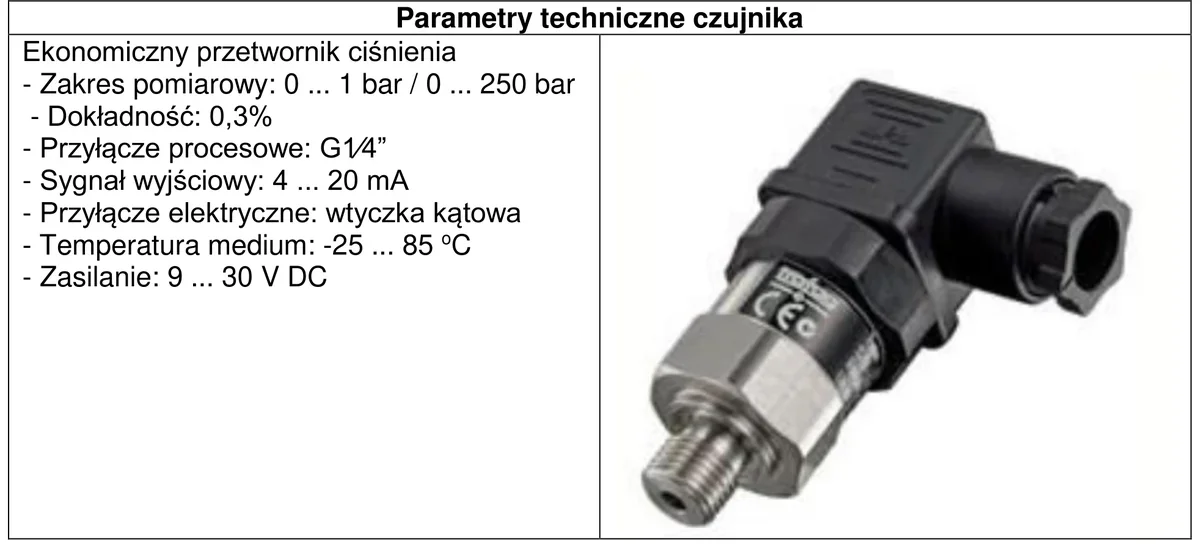

Parametry techniczne przetwornika ciśnienia i jego fotografia
A. wejście analogowe 0 ÷ 10 VDC.
B. wejście prądowe 4 ÷ 20 mA.
C. wyjście analogowe 0 ÷ 10 VDC.
D. wyjście prądowe 4 ÷ 20 mA.

Pytanie z egzaminu CKE, czerwiec 2021 (arkusz E.19-SG-21.06).

Przy wyborze odpowiedzi "wejście prądowe 4 ÷ 20 mA" należy uwzględnić, że przetworniki ciśnienia w systemach przemysłowych najczęściej generują sygnał w tym właśnie zakresie. To standardowy sposób przesyłania informacji o wartościach pomiarowych w automatyce, co zapewnia odporność na zakłócenia i długie odległości przesyłu. Wejście prądowe w sterowniku PLC umożliwia dokładne odczyty i przetwarzanie sygnału z przetwornika, co jest kluczowe dla prawidłowego działania całego systemu mechatronicznego. Zastosowanie tego typu wejścia pozwala na bardziej stabilne pomiary w porównaniu do sygnałów napięciowych, które mogą być podatne na fluktuacje. W praktyce, w przypadku instalacji przemysłowych, często można spotkać się z systemami, w których przetworniki ciśnienia pracują w oparciu o standardy takie jak HART lub Foundation Fieldbus, które również wykorzystują sygnały w tym zakresie. Dzięki temu wiedza na temat wejść prądowych 4 ÷ 20 mA jest niezbędna dla inżynierów zajmujących się automatyką i systemami kontrolnymi.
Wybór odpowiedzi, która nie uwzględnia wejścia prądowego 4 ÷ 20 mA, opiera się na nieporozumieniach dotyczących zasad działania przetworników ciśnienia i sposobu, w jaki sygnały są przesyłane do sterowników PLC. Wiele osób może sądzić, że wyjście analogowe 0 ÷ 10 VDC jest wystarczające do podłączenia przetwornika ciśnienia, jednak jest to błędne podejście. Przede wszystkim, przetworniki o sygnale 4 ÷ 20 mA są projektowane z myślą o specyficznych wymaganiach przemysłowych, gdzie sygnał prądowy zapewnia większą odporność na zakłócenia oraz straty sygnału na dłuższych odległościach. Wejście analogowe 0 ÷ 10 VDC nie jest odpowiednie, ponieważ nie odpowiada zakresowi sygnału generowanego przez przetwornik. Takie podejście może prowadzić do nieprawidłowych pomiarów oraz uszkodzeń sprzętu. Ponadto, błędna interpretacja możliwości stosowania różnych standardów sygnałowych w systemach automatyki prowadzi do konkluzji, że inne typy wejść mogą być wykorzystane w sytuacjach, w których są one niekompatybilne. Należy pamiętać, że wybór odpowiedniego rodzaju wejścia w PLC powinien być determinowany przez specyfikacje przetworników oraz ogólne zasady projektowania systemów automatyki, co pozwala na optymalizację działania i zapewnienie ich niezawodności.
