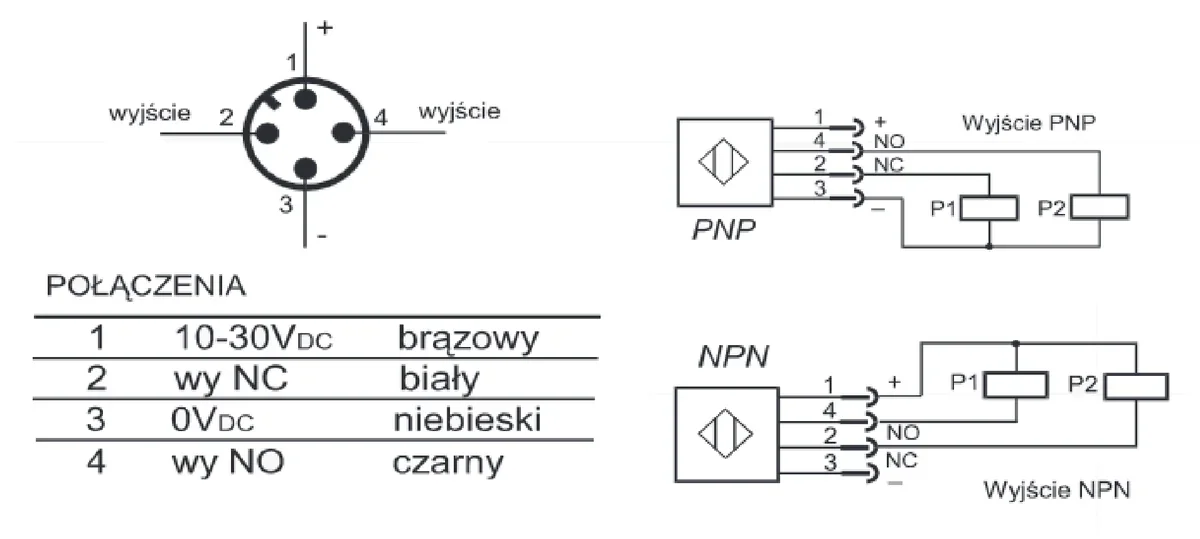

Na rysunkach przedstawiono sposób podłączenia czujnika indukcyjnego z elementami zewnętrznymi. Który typ czujnika i które przewody należy podłączyć do sterownika PLC oraz do zasilacza, aby uaktywnić potencjałem dodatnim jego wejście w chwili wykrycia obiektu przez czujnik?
A. PNP, podłączyć przewody: brązowy, niebieski i czarny.
B. NPN, podłączyć przewody: brązowy, niebieski i biały.
C. NPN, podłączyć przewody: brązowy, niebieski i czarny.
D. PNP, podłączyć przewody: brązowy, niebieski i biały.
Pytanie z egzaminu CKE, styczeń 2020 (arkusz E.18-SG-20.01).
Aby prawidłowo podłączyć czujnik indukcyjny typu PNP do sterownika PLC oraz zasilacza, istotne jest zrozumienie funkcji poszczególnych przewodów. Przewód brązowy, jako zasilanie, powinien być podłączony do źródła napięcia dodatniego (w zakresie 10-30Vdc), co jest standardem dla tego rodzaju czujników. Przewód niebieski to masa, czyli 0Vdc, który zapewnia stabilność i bezpieczeństwo całego układu. Przewód czarny, pełniący rolę wyjścia NO (normalnie otwartego), będzie aktywowany w momencie wykrycia obiektu przez czujnik. W praktyce oznacza to, że po podłączeniu czujnika zgodnie z tymi wskazówkami, sterownik PLC zareaguje na obecność obiektu w polu detekcji, co jest kluczowe w automatyzacji procesów przemysłowych. Dobrze skonfigurowany system detekcji pozwala na efektywne monitorowanie i kontrolowanie ruchu obiektów, co jest zgodne z najlepszymi praktykami w dziedzinie automatyki przemysłowej, gdzie zastosowanie czujników PNP jest powszechne. Zrozumienie tych zasad jest niezbędne do skutecznego projektowania i wdrażania systemów automatyzacji.
Podczas analizy pozostałych odpowiedzi, można dostrzec kilka powszechnych błędów związanych z koncepcją podłączenia czujników indukcyjnych. Przede wszystkim, wybór czujnika typu NPN jest nieodpowiedni w tym kontekście. Czujniki NPN działają na zasadzie zwierania masy do wyjścia, co oznacza, że ich wyjście jest aktywne, gdy obiekt jest nieobecny, co w przypadku potrzeby uaktywnienia potencjałem dodatnim wejścia sterownika PLC stanowi poważny problem. Ponadto, w odpowiedziach zawierających niepoprawne kombinacje przewodów, jak na przykład podłączenie przewodu czarnego jako NO w połączeniu z NPN, następuje całkowite odwrócenie logiki działania czujnika. Odpowiednie podłączenie przewodów jest kluczowe dla uzyskania prawidłowej reakcji systemu; nieprzestrzeganie zasad podłączenia może prowadzić do nieprawidłowego działania, a nawet uszkodzenia układów elektronicznych. Wiele osób popełnia również błąd w interpretacji funkcji przewodów, myląc zasilanie z wyjściem, co może prowadzić do podłączenia do niewłaściwego źródła napięcia. Te podstawowe błędy myślowe wskazują na potrzebę dokładnego zrozumienia zasad działania czujników oraz ich zastosowań w praktyce, co jest niezbędne, by móc skutecznie projektować i realizować systemy automatyki. Wiedza na temat różnic między czujnikami PNP a NPN oraz ich zastosowania w kontekście podłączania do sterowników PLC jest kluczowa dla uzyskania prawidłowego funkcjonowania systemu.
