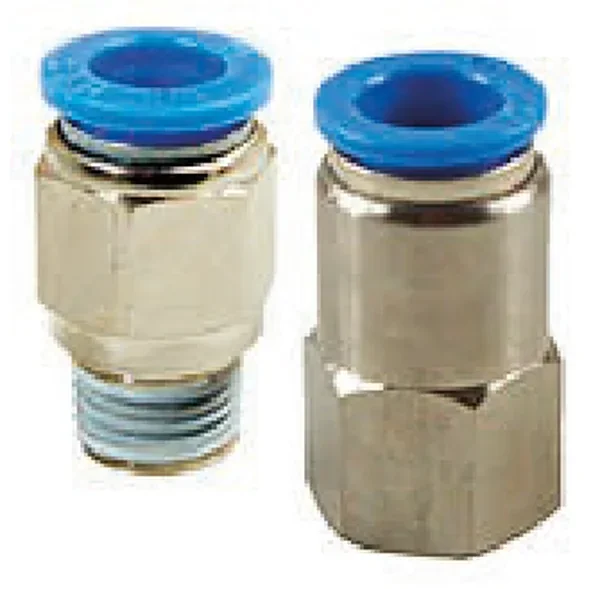

Połączenie przewodu pneumatycznego z elementami przedstawionymi na rysunku wykonuje się przez
A. zaciśnięcie kombinerkami uniwersalnymi.
B. wciśnięcie do gniazda.
C. przykręcenie wkrętakiem krzyżowym.
D. przykręcenie kluczem płaskim.
Pytanie z egzaminu CKE, czerwiec 2016 (arkusz E.18-X-16.05).
Wciśnięcie przewodu pneumatycznego do gniazda szybkozłącza jest kluczowym elementem efektywności układów pneumatycznych. Szybkozłącza, takie jak te przedstawione na rysunku, zostały zaprojektowane z myślą o łatwej i szybkiej wymianie przewodów, co jest niezwykle istotne w zastosowaniach przemysłowych, gdzie czas przestoju maszyn może być kosztowny. Połączenie przewodu w ten sposób zapewnia nie tylko szczelność, ale również minimalizuje ryzyko uszkodzeń mechanicznych, które mogłyby wystąpić przy używaniu narzędzi, takich jak klucze czy wkrętaki. W praktyce, takie szybkozłącza są powszechnie stosowane w różnych aplikacjach, od systemów automatyki przemysłowej po narzędzia pneumatyczne. Warto również zaznaczyć, że zgodnie z normami branżowymi, prawidłowe użycie szybkozłączy przyczynia się do zwiększenia bezpieczeństwa operacyjnego, ponieważ eliminuje ryzyko niezamierzonych odłączeń w trakcie pracy. W związku z tym, opanowanie techniki wciśnięcia przewodu jest niezbędne dla każdego operatora maszyn pneumatycznych.
Wybór opcji związanych z przykręcaniem lub zaciśnięciem przewodu pneumatycznego za pomocą narzędzi mechanicznych jest nieodpowiedni w kontekście zastosowań szybkozłączy pneumatycznych. Przykręcanie wkrętakiem krzyżowym czy kluczem płaskim sugeruje, że do połączenia przewodu wymagane są siły mechaniczne, co jest sprzeczne z zasadą działania szybkozłączy. Tego typu połączenia oparte na mechanice wymagają precyzyjnych ustawień, co w przypadku pneumatyki nie tylko wydłuża czas instalacji, ale również naraża system na nieszczelności. Zaciśnięcie przewodu kombinerkami uniwersalnymi może prowadzić do uszkodzenia zarówno przewodu, jak i elementu złącza, co w perspektywie czasowej może generować dodatkowe koszty związane z konserwacją lub wymianą uszkodzonych części. W kontekście standardów branżowych, szybkozłącza pneumatyczne zostały zaprojektowane z myślą o minimalizacji ryzyka i maksymalizacji wydajności. Niewłaściwe podejście do ich użytkowania, jak przykręcanie czy zaciśnięcie, może prowadzić do poważnych konsekwencji nie tylko dla samego układu, ale również dla bezpieczeństwa operatora. Warto więc zrozumieć, że w pneumatyce kluczowe jest zastosowanie odpowiednich metod łączenia, które zapewniają nie tylko sprawność, ale również długotrwałą i bezpieczną eksploatację systemów.
