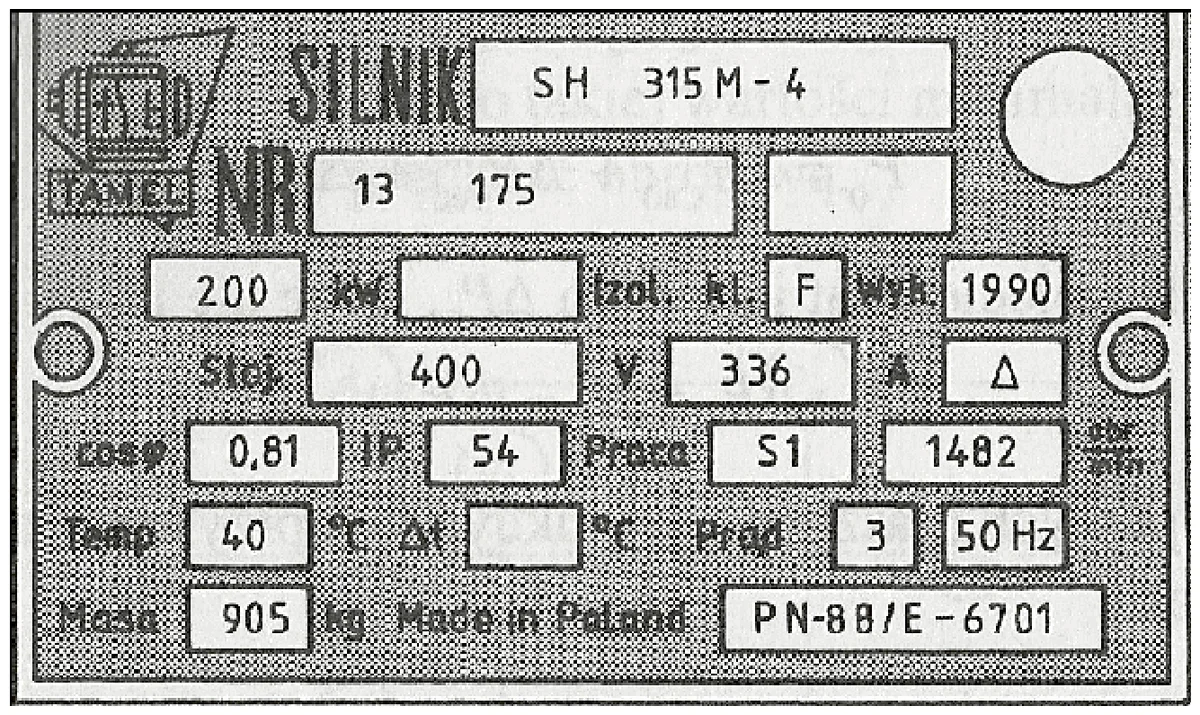

Z jaką prędkością wiruje pole magnetyczne w silniku, którego tabliczka znamionowa przedstawiona jest na rysunku?
A. 1482 obr/min
B. 1990 obr/min
C. 3000 obr/min
D. 1500 obr/min
Pytanie z egzaminu CKE, czerwiec 2015 (arkusz E.18-X-15.05).
Prędkość wirowania pola magnetycznego w silniku trójfazowym jest kluczowym parametrem określającym jego wydajność oraz zastosowanie. W przypadku silnika z częstotliwością zasilania 50 Hz oraz 4 biegunami, obliczamy prędkość synchroniczną pola magnetycznego ze wzoru: n = 120 * f / P, gdzie n to prędkość w obr/min, f to częstotliwość w Hz, a P to liczba biegunów. Zastosowanie tego wzoru prowadzi nas do wyniku 1500 obr/min, co jest wartością teoretyczną dla silnika tego typu. W praktyce, wartość ta jest nieco wyższa niż rzeczywista prędkość obrotowa silnika, ze względu na poślizg, który jest wynikiem różnicy między prędkością synchroniczną a prędkością obrotową wirnika. Zrozumienie tej różnicy jest istotne podczas analizy wydajności silników w różnych aplikacjach przemysłowych. W kontekście standardów branżowych, prawidłowe obliczenia i interpretacja parametrów silnika wpływają na efektywność energetyczną oraz dobór odpowiedniego osprzętu, co ma kluczowe znaczenie w inżynierii elektrycznej.
Wybór niewłaściwej odpowiedzi najczęściej wynika z niepełnego zrozumienia zasady działania silników elektrycznych oraz ich parametrów. Na przykład, odpowiedzi takie jak 3000 obr/min czy 1990 obr/min mogą wydawać się kuszące dla osób, które nie uwzględniają liczby biegunów silnika. Prędkość 3000 obr/min mogłaby być teoretycznie osiągnięta w silniku o 2 biegunach przy częstotliwości 50 Hz, lecz w przypadku silnika 4-biegunowego, prędkość ta jest niemożliwa do uzyskania. Z kolei 1990 obr/min to wartość, która nie ma odniesienia do żadnych standardowych parametrów silnika trójfazowego, co wskazuje na błąd w analizie. Odpowiedzi sugerujące wartość 1482 obr/min mogą wprowadzać w błąd, jednak jest to prędkość rzeczywista silnika, uwzględniająca poślizg, a nie prędkość wirowania pola magnetycznego. Kluczowym błędem myślowym jest zatem nieodróżnianie prędkości synchronicznej od rzeczywistej prędkości obrotowej silnika. W praktyce, zrozumienie tej różnicy jest istotne dla właściwego doboru silników do aplikacji, ponieważ wpływa na efektywność energetyczną oraz koszt eksploatacji urządzeń elektrycznych. Wiedza na temat zasad działania silników trójfazowych, a także ich charakterystyk, jest niezbędna dla inżynierów pracujących w branży elektrycznej.
