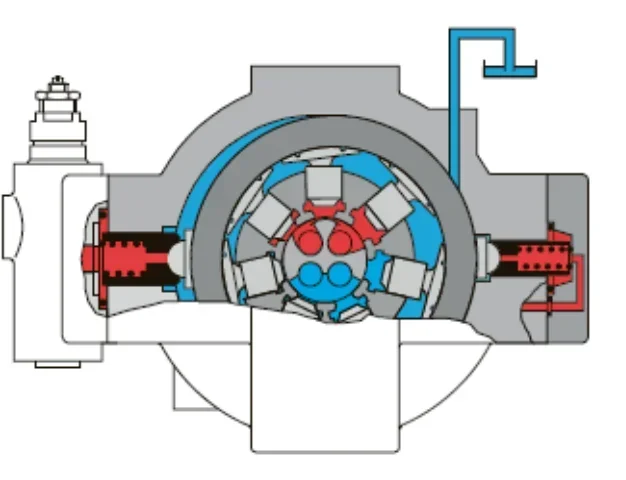

Którą pompę, stosowaną do zasilania układów hydraulicznych, przedstawiono na rysunku?
A. Osiową.
B. Promieniową.
C. Śrubową.
D. Łopatkową.
Pytanie z egzaminu CKE, czerwiec 2015 (arkusz E.18-X-15.05).
Pompa promieniowa, którą zobaczyłeś na tym rysunku, jest naprawdę ważnym elementem w różnych układach hydraulicznych. Jej konstrukcja opiera się na rozmieszczeniu elementów roboczych w promieniu, co sprawia, że jest skuteczna w generowaniu ciśnienia. W pompie promieniowej wirnik czy łopatki są tak umiejscowione, że ciecz wchodzi do pompy przez środek, a potem jest wypychana na zewnątrz, co pozwala na świetną wydajność. Te pompy często wykorzystuje się w systemach, które potrzebują stabilności i wydajności, takich jak maszyny budowlane, chłodzenie czy przemysłowe procesy. Dobrze jest też pamiętać o tym, żeby w projektowaniu układów hydraulicznych z pompami promieniowymi uwzględniać ciśnienie i przepływ, bo to pozwala na idealne dopasowanie pompy do potrzeb. No i nie zapominajmy o regularnym serwisowaniu tych pomp, bo to wpływa na ich dłuższe działanie i niezawodność w codziennej pracy.
Pompy łopatkowe, śrubowe i osiowe różnią się od pomp promieniowych zarówno budową, jak i działaniem. Pompy łopatkowe działają na zasadzie ruchu łopatek przymocowanych do wirnika, które zmieniają kąt pod wpływem ciśnienia. Ta konstrukcja, chociaż skuteczna w niektórych sytuacjach, nie daje tak wysokiego ciśnienia jak pompy promieniowe. Pompy śrubowe natomiast korzystają z ruchu śrub do przesuwania cieczy, co sprawdza się w dużych mocach, ale już nie tak bardzo w generowaniu ciśnienia. A pompy osiowe dzięki swojej budowie lepiej nadają się do dużych przepływów cieczy, ale mają gorszą wydajność ciśnieniową w porównaniu do pomp promieniowych. Wybór złej pompy do konkretnego zadania może powodować problemy z wydajnością i trwałością systemu hydraulicznego. Warto więc przemyśleć wymagania techniczne oraz parametry pracy układu, żeby uniknąć typowych błędów przy doborze pompy, bo to kluczowe w projektowaniu hydrauliki. Na przykład, użycie pompy osiowej tam, gdzie potrzebne jest duże ciśnienie, mocno obniża wydajność i zwiększa zużycie energii.
