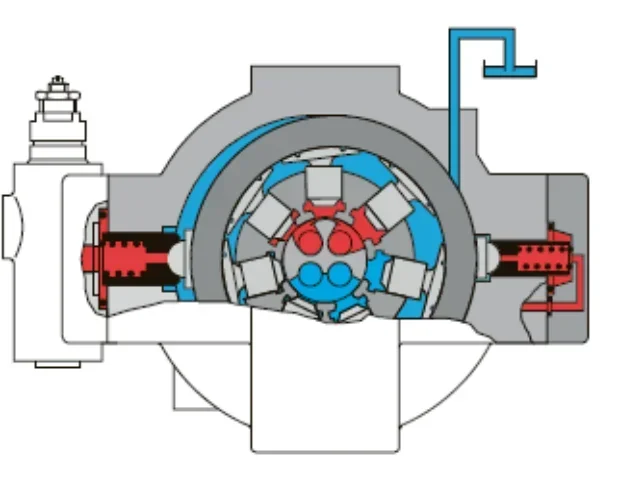

Którą pompę, stosowaną do zasilania układów hydraulicznych, przedstawiono na rysunku?
A. Osiową.
B. Śrubową.
C. Łopatkową.
D. Promieniową.
Pytanie z egzaminu CKE, czerwiec 2015 (arkusz E.18-X-15.05).
Pompa promieniowa, jaką przedstawiono na rysunku, charakteryzuje się konstrukcją, w której wirnik jest zaprojektowany w sposób umożliwiający promieniowe rozmieszczenie tłoczków. Tego typu pompy stosowane są w układach hydraulicznych, gdzie wymagane jest osiągnięcie wysokiego ciśnienia przy stosunkowo niewielkich przepływach. Przykładem ich zastosowania mogą być systemy hydrauliczne w maszynach budowlanych, gdzie pompy promieniowe dostarczają energię do napędu siłowników. W praktyce, pompy te są cenione za swoją efektywność i zdolność do pracy w trudnych warunkach, co jest potwierdzone standardami ISO 9001 w zakresie jakości produkcji. Dobre praktyki inżynieryjne sugerują, aby dobierać pompy promieniowe do aplikacji wymagających wysokiej precyzji i dynamiki, co czyni je idealnym wyborem w przemyśle. Dodatkowo, ich konstrukcja zapewnia mniejsze straty energii, co przekłada się na większą efektywność całego systemu hydraulicznego.
W przypadku odpowiedzi, które wskazują na pompy łopatkowe, śrubowe lub osiowe, warto zwrócić uwagę na kluczowe różnice w konstrukcji i zasadzie działania tych urządzeń. Pompy łopatkowe działają na zasadzie przesuwania cieczy dzięki ruchowi łopatek, które są zamontowane na wirniku. Tego typu pompy charakteryzują się dużą wydajnością w zakresie niskich ciśnień, a ich zastosowanie znajduje się głównie w układach, gdzie istotna jest duża objętość przepompowywanej cieczy. Pompy śrubowe, z kolei, wykorzystują śruby do przesuwania cieczy, co sprawia, że są one niezwykle efektywne w aplikacjach wymagających wysokich ciśnień, jednak ich geometria i sposób działania różnią się istotnie od pomp promieniowych. Z kolei pompy osiowe działają na zasadzie wytwarzania ciśnienia wzdłuż osi wirnika, co sprawia, że są idealne do aplikacji o dużych przepływach, ale przy niskich ciśnieniach. Popularnym błędem jest mylenie tych różnych typów pomp, co może prowadzić do niewłaściwego doboru urządzeń do konkretnego zastosowania. Zrozumienie tych różnic jest kluczowe dla prawidłowego projektowania układów hydraulicznych, dlatego warto zaznajomić się z ich specyfiką i zastosowaniem w kontekście standardów przemysłowych, takich jak DIN i ISO, które definiują wymagania dotyczące efektywności i niezawodności pomp w zastosowaniach hydraulicznych.
