Zgodnie z diagramem powrót tłoka siłownika 2A1 następuje podczas wykonywania kroku

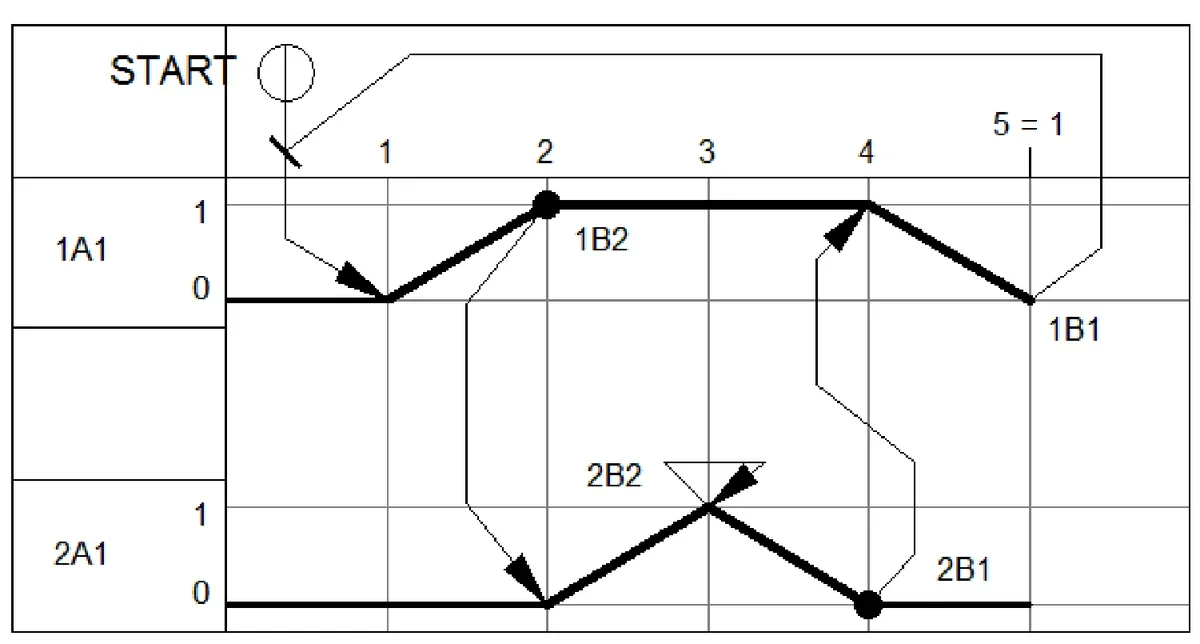

Diagram krokowy pracy siłowników 1A1 i 2A1 z sygnałem START, krokami od 1 do 5 i czujnikami 1B1, 1B2, 2B1, 2B2
A. 3, po zadziałaniu czujnika 2B1
B. 3, po zadziałaniu czujnika 2B2
C. 4, po zadziałaniu czujnika 2B2
D. 4, po zadziałaniu czujnika 2B1

Pytanie z egzaminu CKE, czerwiec 2017 (arkusz E.19-X-17.06).

Odpowiedź 3, czyli '4, po zadziałaniu czujnika 2B2', jest poprawna, ponieważ analiza diagramu sekwencyjnego jasno wskazuje, że powrót tłoka siłownika 2A1 następuje w kroku 4, kiedy czujnik 2B2 wykrywa odpowiedni sygnał. W praktyce, w systemach automatyki przemysłowej, czujniki odgrywają kluczową rolę w monitorowaniu i kontrolowaniu procesów. Zmiana stanu z '1' na '0' w kolumnie 2A1 ilustruje zmianę pozycji tłoka, co jest niezbędne dla efektywnego działania systemu. W kontekście dobrych praktyk, ważne jest aby implementować takie sygnały w sposób, który minimalizuje ryzyko błędów i zapewnia, że powrót tłoka jest synchronizowany z innymi elementami systemu. Użycie diagramów sekwencyjnych do wizualizacji tych procesów jest standardem, ponieważ umożliwia zrozumienie interakcji pomiędzy różnymi komponentami systemu, co jest kluczowe dla diagnostyki i projektowania systemów automatyki.
Chociaż odpowiedzi 1, 2 i 4 mogą wydawać się logiczne na pierwszy rzut oka, każda z nich zawiera istotne nieporozumienia dotyczące działania siłowników i czujników. Odpowiedź 1 sugeruje, że powrót tłoka następuje po zadziałaniu czujnika 2B1, jednak analiza diagramu sekwencyjnego jednoznacznie pokazuje, że czujnik 2B1 nie sygnalizuje zwrotu tłoka, lecz jest związany z innym procesem. Podobnie, odpowiedź 2 myli kolejność zdarzeń, wskazując na krok 3, podczas gdy odpowiedni krok dla czujnika 2B2 to 4. W kontekście automatyki przemysłowej, takie pomyłki mogą prowadzić do poważnych konsekwencji, jak nieprawidłowe sterowanie urządzeniami. Odpowiedź 4 jest również błędna, ponieważ sugeruje, że zjawisko powrotu tłoka zachodzi w kroku 4 po zadziałaniu czujnika 2B2, co jest sprzeczne z ustalonymi zasadami działania przedstawionymi w diagramie. Typowe błędy myślowe obejmują pomylenie sygnałów i kroków w sekwencji, co prowadzi do nieprawidłowych wniosków. Kluczowe jest zrozumienie, że każdy czujnik ma przypisane konkretne zadania i interakcje z systemem, co wymaga staranności w ich analizowaniu oraz dokładnego śledzenia sekwencji operacji.
