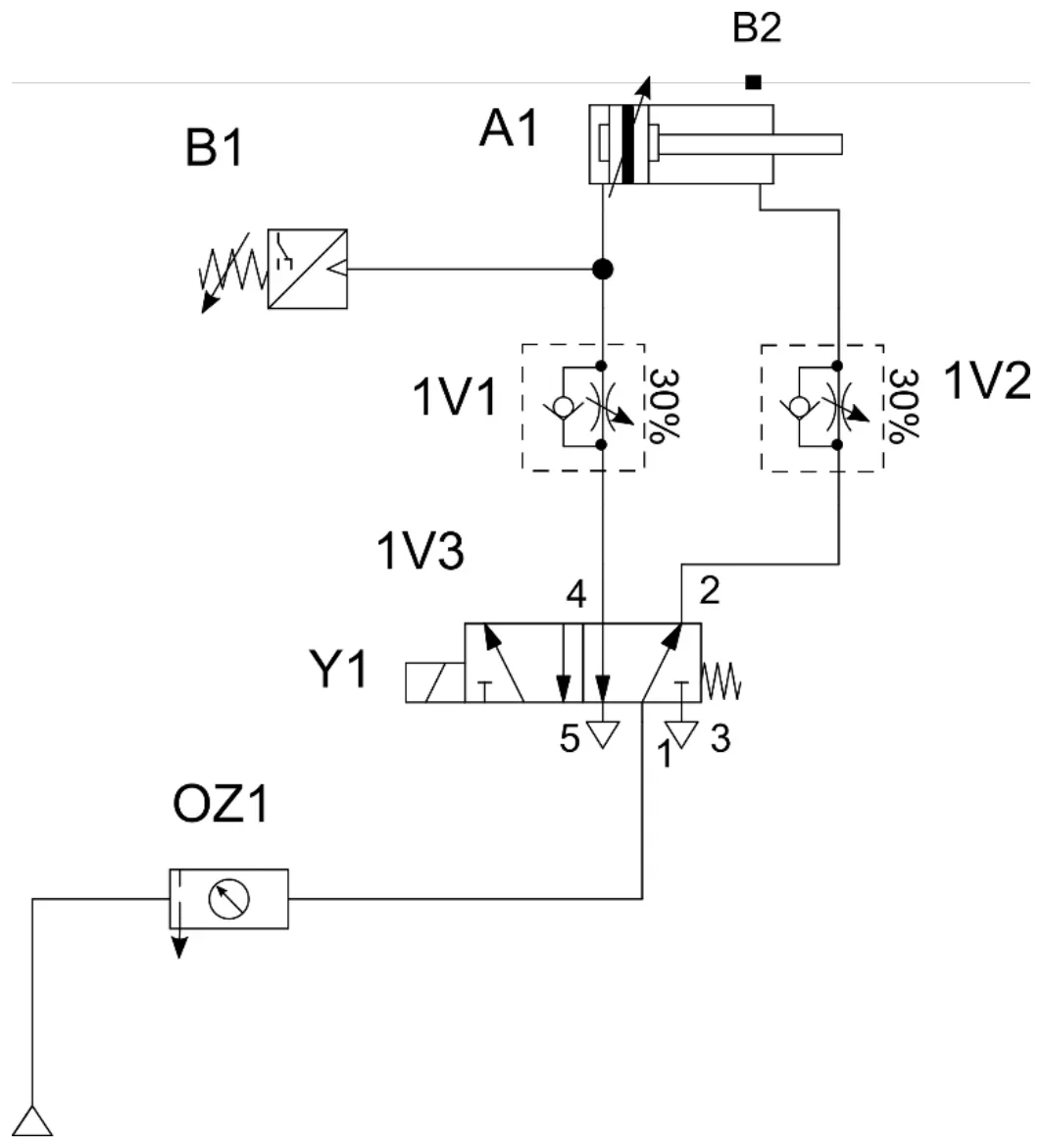

Zmiana parametrów którego z elementów układu pneumatycznego przedstawionego na rysunku wpłynie na prędkość wsuwania tłoczyska siłownika pneumatycznego?
A. B1
B. 1V1
C. 1V2
D. B2
Pytanie z egzaminu CKE, styczeń 2020 (arkusz E.18-SG-20.01).
Odpowiedź 1V1 jest prawidłowa, ponieważ zawór 1V1 odgrywa kluczową rolę w regulacji przepływu powietrza do siłownika pneumatycznego. Dostosowując parametry tego zaworu, można precyzyjnie kontrolować prędkość wsuwania tłoczyska. W praktyce, zwiększenie otwarcia zaworu 1V1 skutkuje szybszym przepływem powietrza, co bezpośrednio przekłada się na szybsze wsuwanie tłoczyska. Przykładem zastosowania tej zasady jest automatyzacja procesów przemysłowych, gdzie precyzyjna kontrola ruchu siłowników pneumatycznych jest niezbędna. Zgodnie z normami NFPA (National Fluid Power Association), odpowiednia regulacja przepływu powietrza jest kluczowa dla efektywności systemów pneumatycznych. Dzięki właściwemu nadzorowi nad parametrami zaworu, można zminimalizować zużycie energii oraz zwiększyć żywotność komponentów układu. Wnioskując, zrozumienie działania zaworu 1V1 i jego wpływu na prędkość tłoczyska jest fundamentalne dla każdego inżyniera zajmującego się pneumatycznymi systemami automatyki.
Odpowiedzi 1. B1, 2. 1V2 oraz 4. B2 są niepoprawne, ponieważ nie mają bezpośredniego wpływu na prędkość wsuwania tłoczyska siłownika pneumatycznego. Zawór 1V1 jest kluczowy dla regulacji przepływu powietrza, natomiast pozostałe elementy, takie jak B1, 1V2 i B2, pełnią inne funkcje w układzie. Zawór B1 może kontrolować inny aspekt systemu, na przykład zdolność do zatrzymywania przepływu lub jego kierunek, ale nie wpływa bezpośrednio na prędkość ruchu tłoczyska. Zawór 1V2 również może być używany do regulacji ciśnienia lub kierunku przepływu, jednak nie jest odpowiedzialny za kontrolowanie prędkości wsuwania. Wreszcie, zawór B2, podobnie jak pozostałe, nie ma kluczowego znaczenia dla prędkości tłoczyska, co może prowadzić do błędnych wniosków. Typowym błędem myślowym w tym przypadku jest zakładanie, że każdy element w układzie ma równorzędny wpływ na jego działanie. W rzeczywistości, różne zawory pełnią różne funkcje i są zaprojektowane do określonych zastosowań. Aby skutecznie zarządzać pracą układów pneumatycznych, ważne jest zrozumienie specyfiki każdego elementu oraz ich wzajemnych interakcji w systemie.
