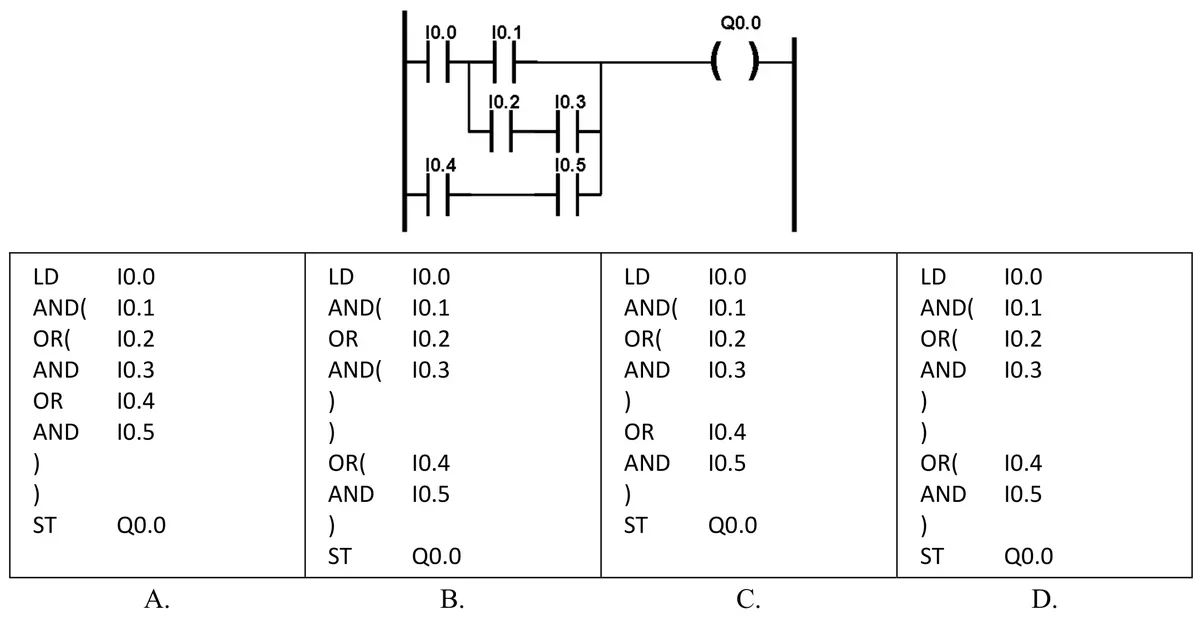

Który z programów napisanych w języku IL jest równoważny programowi napisanemu w języku LD?
B.
A.
D.
C.
Pytanie z egzaminu CKE, styczeń 2018 (arkusz E.19-X-18.01).
Odpowiedź D jest poprawna, ponieważ odzwierciedla równoważność między programem napisanym w języku IL a schematem drabinkowym (LD). W praktyce, programowanie w języku IL (Instruction List) oraz LD (Ladder Diagram) są często stosowane w automatyce przemysłowej, zgodnie z normą IEC 61131-3, która definiuje różne języki programowania dla sterowników PLC. W przypadku odpowiedzi D, sekwencja operacji logicznych jest zgodna z koncepcją programowania w LD, gdzie kolejno wykonujemy załadunek sygnałów, operacje AND oraz OR, a na końcu zapisujemy wynik. W praktyce, znajomość przekładania programów z jednego języka na drugi jest kluczowa dla inżynierów automatyki, aby zapewnić spójność i poprawność działania systemów sterujących. Oprócz tego, przy projektowaniu systemów automatyki, istotne jest również zrozumienie, jak różne języki wpływają na wydajność i czytelność kodu, co jest istotne w kontekście późniejszej konserwacji i rozwoju systemu.
Wybór odpowiedzi A, B lub C wskazuje na pewne nieporozumienia w zakresie interpretacji schematu drabinkowego (LD) oraz języka IL. Każda z tych odpowiedzi zawiera elementy, które są niezgodne z logiczną strukturą programu, co prowadzi do błędnych wniosków. Na przykład, błędne zestawienia operacji, takie jak niewłaściwe użycie bramek logicznych, mogą wynikać z mylnego zrozumienia kolejności operacji w LD, gdzie ważne jest, aby operacje AND i OR były prawidłowo zorganizowane względem sygnałów wejściowych. W praktyce, kluczowe jest, aby operacje logiczne były wykonywane w odpowiedniej kolejności, aby uzyskać zamierzony efekt. Typowym błędem myślowym jest zakładanie, że różne kombinacje operacji mogą prowadzić do tego samego wyniku, co jest nieprawdziwe. Dobrą praktyką w programowaniu PLC jest analizowanie schematów drabinkowych w kontekście ich odwzorowania w języku IL, a także testowanie programów w symulatorach, aby upewnić się, że zachowanie programu jest zgodne z oczekiwaniami. Niezrozumienie tych podstawowych koncepcji może prowadzić do trudności w diagnostyce oraz w późniejszym utrzymaniu systemów automatyki.
