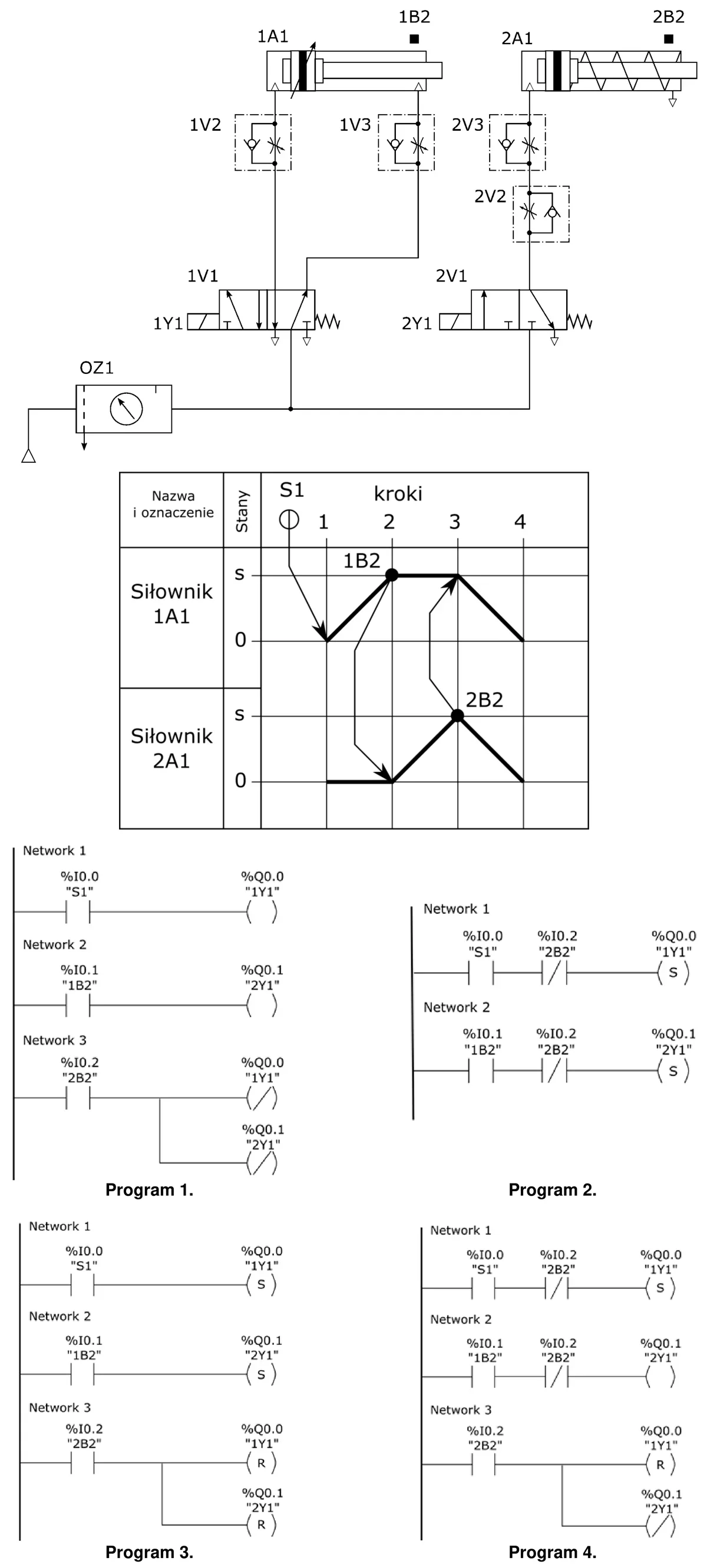

Który z programów realizuje działanie układu elektropneumatycznego zgodnie z diagramem stanów?
Program 4.
Program 1.
Program 2.
Program 3.
Pytanie z egzaminu CKE, styczeń 2022 (arkusz EE.21-SG-22.01).
Program 3. zrobiony jest naprawdę fajnie, bo dobrze odwzorowuje to, co widać na diagramie stanów dla układu elektropneumatycznego. Super ważne jest, żeby zrozumieć, jak aktywują się i dezaktywują te wyjścia w różnych krokach procesu. W Programie 3. kolejność aktywacji wyjść '1Y1' i '2Y1' jest idealnie dopasowana do diagramu, co zapewnia, że wszystko działa jak należy. W przemyśle, gdzie liczy się precyzja i synchronizacja, taka poprawna logika sterująca jest niezbędna, żeby wszystko działało sprawnie. Fajnie jest również zauważyć, że korzystanie z diagramów stanów w projektowaniu automatyki to standard, który obowiązuje w branży, jak choćby normy IEC 61131. Dzięki temu inżynierowie mogą lepiej przewidywać, jak systemy będą się zachowywać, co zdecydowanie poprawia niezawodność i efektywność operacyjną.
Błędne odpowiedzi pokazują, że chyba nie do końca rozumiesz, jak działa układ elektropneumatyczny i jak powinien wyglądać diagram stanów. Wiele z tych odpowiedzi sugeruje, że mogą być jakieś ważne różnice w sekwencjach działania programów, które nie zostały zauważone. Na przykład, Program 2. i Program 4. mają aktywacje wyjść, które nie są w zgodzie z tym, jak powinno być, co może całkiem poważnie wpłynąć na działanie całego systemu. Czasami zdarza się, że ludzie polegają na intuicji, zamiast dokładnie analizować każdy krok procesu i widzieć, jak to wszystko pasuje do diagramu. W praktyce takie niedopatrzenia mogą powodować awarie, a to z kolei wiąże się z dodatkowymi kosztami i zagrożeniem dla bezpieczeństwa. Przy projektowaniu automatyki trzeba pamiętać, że każdy krok musi być dokładnie przemyślany i zgodny z ustalonymi zasadami. Na koniec, zrozumienie logiki programowania w kontekście diagramów stanów to klucz do dobrego projektowania i utrzymywania systemów elektropneumatycznych.
