Kwalifikacja: ELM.06 - Eksploatacja i programowanie urządzeń i systemów mechatronicznych

Zawód: Technik mechatronik

Kategorie: Programowanie PLC Układy mechatroniczne

Który z przedstawionych programów zapisanych w języku LD odpowiada przedstawionemu na rysunku programowi sterowniczemu urządzenia mechatronicznego zapisanemu w języku FBD?

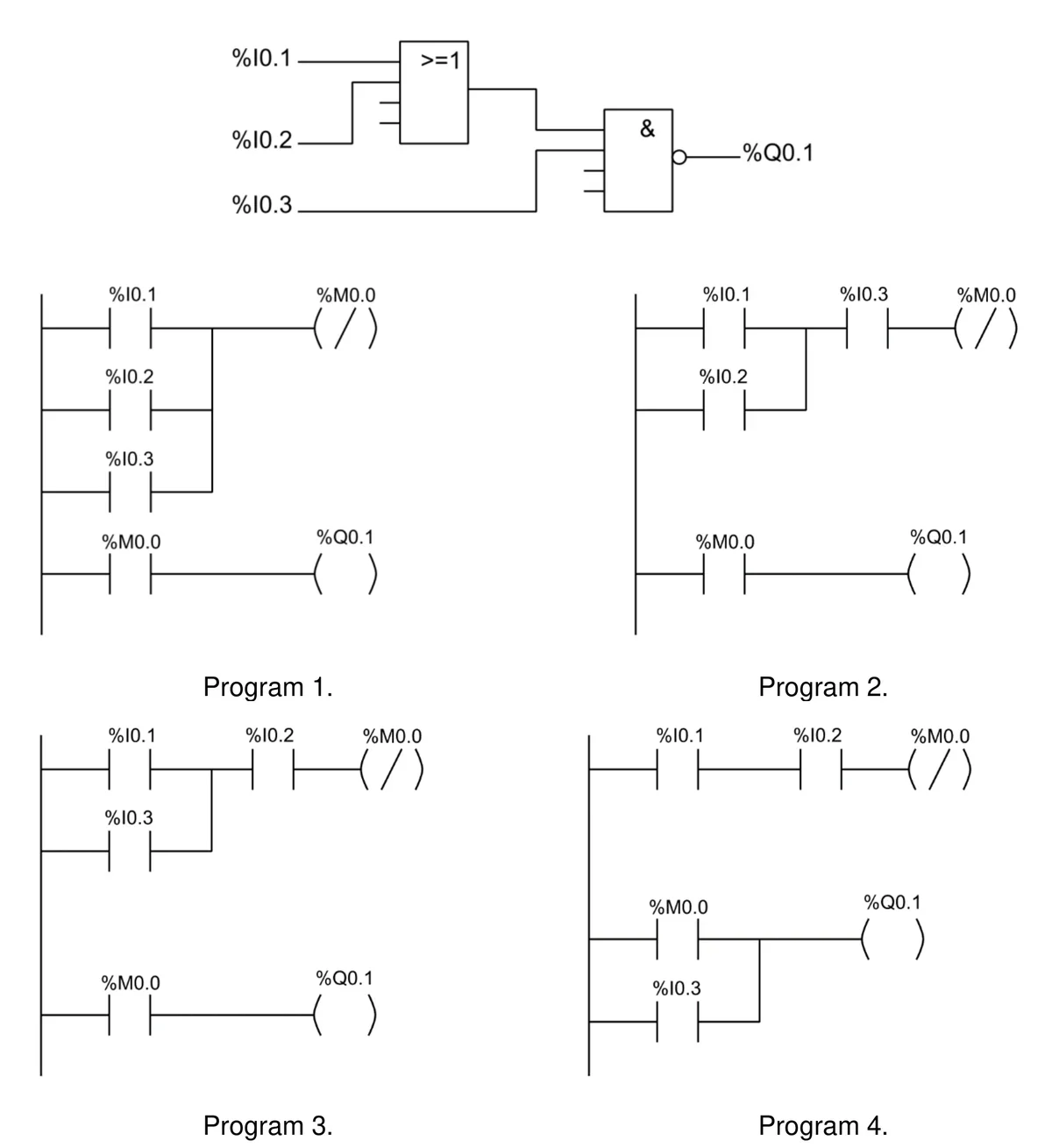

Program FBD z blokami >=1 i & z wejściami %I0.1, %I0.2, %I0.3 i wyjściem %Q0.1 oraz cztery programy LD oznaczone od Program 1 do Program 4
Program 3.
Program 4.
Program 2.
Program 1.

Pytanie z egzaminu CKE, styczeń 2022 (arkusz E.19-SG-22.01).

Odpowiedź jest poprawna, ponieważ program 2 w języku LD idealnie odwzorowuje logikę przedstawioną w schemacie FBD. Analizując schemat, zauważamy, że sygnały wejściowe %I0.1 oraz %I0.2 są przetwarzane za pomocą bramki AND, co w języku LD realizowane jest przez połączenie szeregowe tych sygnałów. Dodatkowo, sygnał %I0.3 jest podłączony równolegle poprzez %M0.0, co umożliwia aktywację wyjścia %Q0.1 tylko wtedy, gdy przynajmniej jeden z warunków jest spełniony. Takie podejście jest zgodne z zasadami projektowania logiki sterującej, gdzie kluczowe jest zrozumienie, jak różne rodzaje sygnałów współdziałają w systemach mechatronicznych. W praktyce, umiejętność przekładania schematów FBD na logikę LD jest niezbędna w inżynierii automatyki, co pozwala na efektywne programowanie PLC oraz optymalizację procesów produkcyjnych. Warto również zaznaczyć, że znajomość zarówno FBD, jak i LD jest ważna w kontekście standardu IEC 61131-3, który definiuje różne języki programowania dla systemów automatyki przemysłowej.
Wybór innej odpowiedzi nie uwzględnia kluczowych zasad działania bloków funkcyjnych w programowaniu PLC. W przypadku programów w języku LD, każdy blok i jego połączenia mają znaczenie, które powinno odpowiadać logice przedstawionej w FBD. Odpowiedzi oparte na niewłaściwych połączeniach sygnałów, takich jak błędne zrozumienie funkcji AND czy alternatywnego połączenia sygnałów, prowadzą do mylnych przekonań na temat działania systemów. Na przykład, jeśli w schemacie FBD blok AND nie jest odpowiednio zrealizowany w LD, wyjście %Q0.1 nie będzie aktywowane, co pokazuje, jak ważne jest ścisłe przestrzeganie logiki działania. Często zdarza się, że pomija się wpływ sygnałów równoległych na końcowy wynik, co prowadzi do błędnych wniosków dotyczących działania całego systemu. Należy pamiętać, że dobra praktyka w programowaniu automatyki przemysłowej polega na dokładnym odwzorowywaniu logiki systemu w każdym z jego języków, a także na umiejętnym wykorzystaniu wiedzy teoretycznej w praktyce. Ważna jest nie tylko znajomość poszczególnych języków programowania, ale także umiejętność analizy i interpretacji schematów oraz ich prawidłowego implementowania w projektach mechatronicznych.
