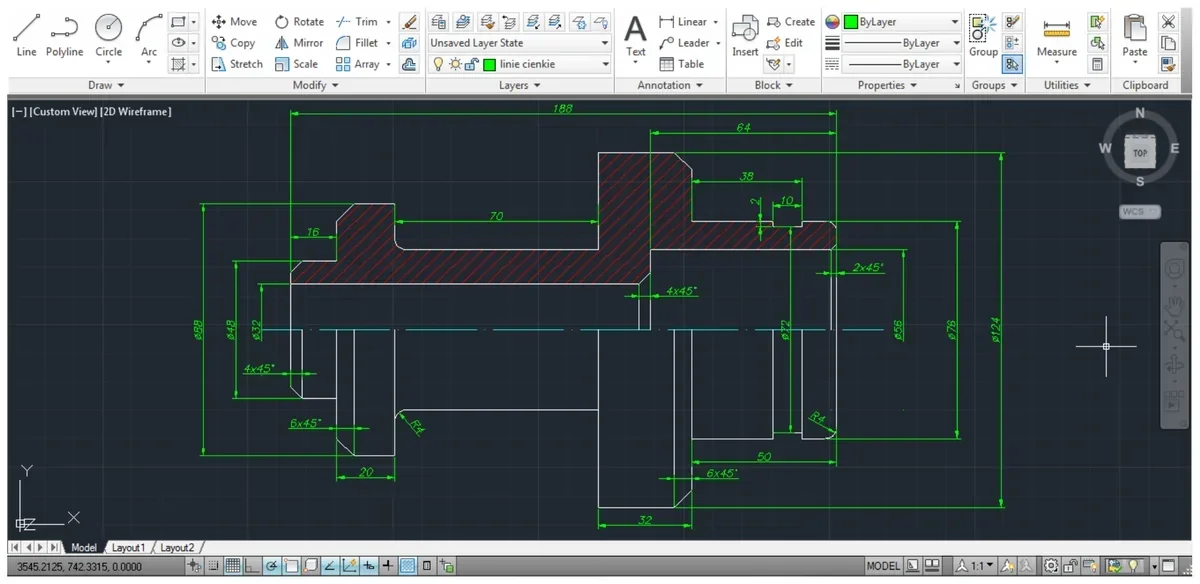

Który z wymienionych programów umożliwia tworzenie dokumentacji technicznej podzespołów mechanicznych w sposób przedstawiony na rysunku?
A. Mathcad
B. hsbCAD
C. OrCAD
D. AutoCAD
Pytanie z egzaminu CKE, styczeń 2018 (arkusz E.19-X-18.01).
AutoCAD to jeden z tych programów, które naprawdę rządzą w świecie projektowania komputerowego (CAD). Używają go głównie inżynierowie mechaniczni do robienia dokumentacji oraz rysunków w 2D i 3D. Jak spojrzysz na interfejs, od razu zauważysz, że ma sporo narzędzi – możesz rysować linie, dodawać wymiary, a nawet tworzyć bloki. Dzięki AutoCADowi inżynierowie mogą z łatwością przygotować szczegółowe rysunki, które muszą spełniać różne normy, jak te ISO czy ANSI. W praktyce, używa się go nie tylko do projektowania części mechanicznych, ale i do robienia schematów instalacji, co czyni go naprawdę wszechstronnym narzędziem. Fajnie, że AutoCAD działa z innymi programami i wspiera cały proces od samego pomysłu aż po realizację. Korzystając z tego programu, można precyzyjnie odwzorować projekt i lepiej się komunikować w zespole.
Wybór programów takich jak Mathcad, OrCAD czy hsbCAD to trochę nieporozumienie, bo każdy z nich ma zupełnie inne funkcje. Mathcad, na przykład, skupia się na obliczeniach matematycznych, co jest super, ale do rysunków technicznych się nie nadaje. W końcu rysunek wymaga wizualizacji, a nie tylko matematyki. OrCAD to inny temat, bo on jest do projektowania układów elektronicznych i nie ma za dużo wspólnego z dokumentacją mechaniczną. Jego funkcje są bardziej związane ze schematami elektrycznymi i PCB. Z kolei hsbCAD to narzędzie do projektowania budynków i elementów drewnianych, więc też nie ma sensu go łączyć z dokumentacją mechaniczną. Gdy mówimy o CAD, musimy pamiętać, że wybór odpowiedniego programu powinien być oparty na tym, co tak naprawdę potrzebujemy w projekcie.
