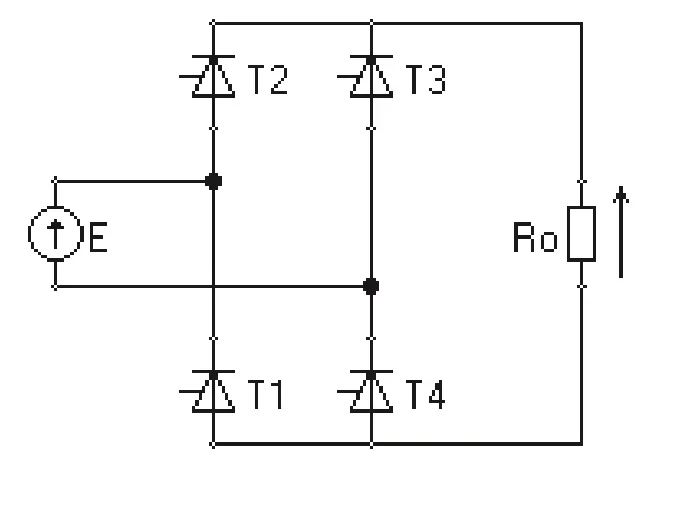

Jaki jest zakres zmian wartości średniej napięcia wyjściowego przedstawionego na rysunku prostownika sterowanego, jeżeli wartość skuteczna napięcia zasilającego prostownik E = 10 V? (Należy pominąć spadki napięcia na przewodzących tyrystorach.)
A. 0÷9 V
B. 0÷14 V
C. 10÷14 V
D. 0÷10 V
Pytanie z egzaminu CKE, wrzesień 2015 (arkusz E.18-X-15.08).
Odpowiedź 0÷9 V jest jak najbardziej taka, jak powinna być. Zakres średniego napięcia wyjściowego prostownika sterowanego rzeczywiście zależy od kąta, w jakim tyrystory są sterowane. Tak naprawdę, maksymalne napięcie średnie można wyliczyć z wartości skutecznej napięcia zasilającego. Czyli, gdy mamy E = 10 V, to maksymalne napięcie średnie wyjdzie nam mniej więcej 9 V. Można to zobaczyć w wzorze Uśr max = (2√2/π) * E. Tak więc, mając odpowiednie ustawienie kąta sterowania, można uzyskać napięcie w zakresie od 0 V (przy pełnym wysterowaniu) do 9 V maksymalnie. Warto zrozumieć ten proces, bo jest istotny przy projektowaniu systemów zasilania, a także w aplikacjach, które potrzebują regulacji napięcia, jak na przykład zasilacze impulsowe czy automatyka. To wiedza, która powinna być w głowie każdego, kto działa w elektronice mocy.
Odpowiedzi 0÷14 V, 0÷10 V i 10÷14 V są niestety niepoprawne z różnych powodów. Odpowiedź 0÷14 V sugeruje, że da się uzyskać napięcie średnie wykraczające ponad wartość skuteczną napięcia zasilającego, co mija się z prawdą. W rzeczywistości, maksymalne napięcie średnie nie może być większe niż wartość skuteczna zasilania, a przy 10 V nie jest możliwe, aby to napięcie zbliżało się do 14 V. Odpowiedź 0÷10 V również jest myląca, bo maksymalne średnie napięcie nie osiągnie wartości skutecznej zasilania, która w tym przypadku jest 10 V. No i odpowiedź 10÷14 V łamie zasady działania prostowników, bo nie bierze pod uwagę, że podczas pracy prostownika napięcie może spaść do zera. Te błędne odpowiedzi wynikają chyba z niezrozumienia podstawowych zasad działania prostowników i kątów sterowania tyrystorów. Zawsze warto pamiętać, że kąt sterowania znacząco wpływa na napięcie wyjściowe w prostownikach, co pokazuje, jak ważne są dokładne obliczenia w projektowaniu układów elektronicznych.
