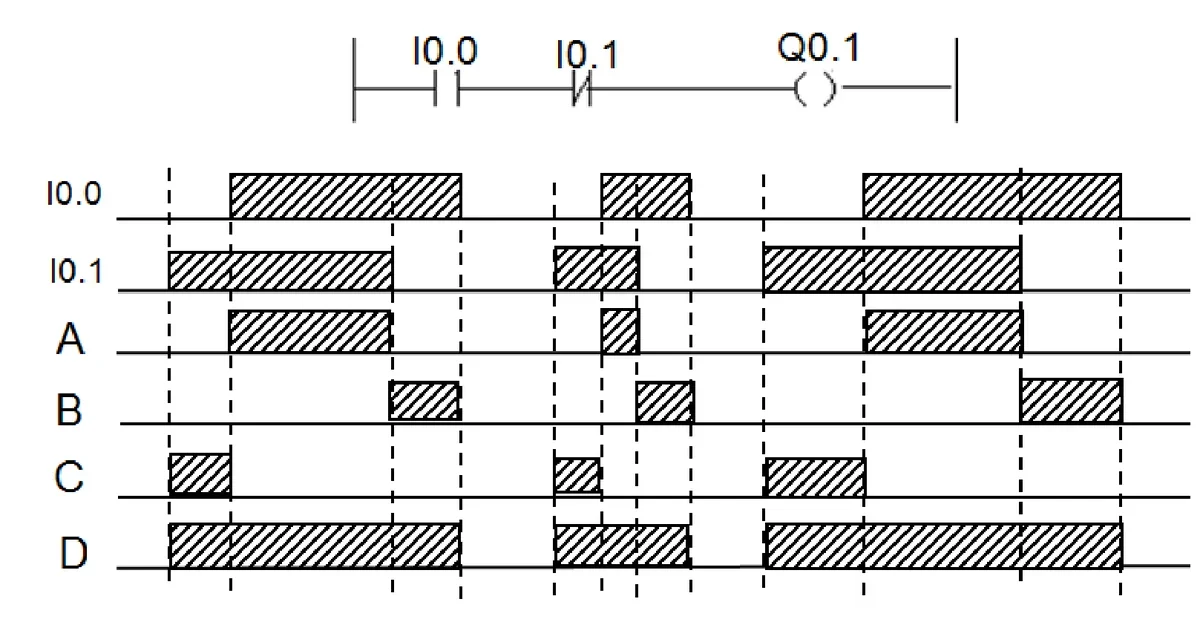

Który z przebiegów czasowych przedstawia stan wyjścia Q0.1 dla stanów wejść przedstawionych poniżej?
C.
B.
D.
A.
Pytanie z egzaminu CKE, czerwiec 2021 (arkusz E.19-SG-21.06).
Odpowiedź B jest trafna, bo dobrze pokazuje, jak zmiany na wejściach I0.0 i I0.1 wpływają na wyjście Q0.1. W systemach automatyki, każda zmiana na wejściu powinna od razu powodować reakcję na wyjściu. Zauważ, że w odpowiedzi B te zmiany są ze sobą zsynchronizowane, co jest ważne, żeby wszystko działało poprawnie. W praktyce, w przemyśle, takie podejście jest kluczowe, bo pozwala na właściwe monitorowanie i reagowanie na zmiany, co wpływa na bezpieczeństwo i wydajność. Warto też pamiętać o normach jak IEC 61131-3, które mówią jak ważne są jasne relacje między wejściami a wyjściami, co świetnie potwierdza, że odpowiedź B jest poprawna.
Wybór innej odpowiedzi niż B może wynikać z tego, że nie do końca zrozumiałeś, jak działają systemy automatyki. Często przydarza się błąd polegający na myśleniu, że zmiany na wejściu nie muszą się od razu pojawiać na wyjściu. To pomija podstawowe zasady projektowania układów logicznych, gdzie każde wejście ma wpływać na wyjście. Również czasami można pomylić czas reakcji systemu z czasem rzeczywistym, co prowadzi do mylnych wniosków. Na przykład, jeśli inne odpowiedzi sugerują jakieś opóźnienia lub nieodpowiednie reakcje na zmiany na wejściach, to może świadczyć o braku zrozumienia tych zasad. W praktyce, dobre projektowanie wymaga, by zmiany były odzwierciedlane w czasie rzeczywistym, a nie z opóźnieniami, co jest podstawą w branży. Takie błędne przekonania mogą prowadzić do sporych problemów w systemach sterowania, gdzie opóźnienia w reakcjach na zmiany wejść mogą negatywnie wpływać na cały proces. Dlatego ważne jest, by rozumieć te zasady, bo to klucz do efektywności i niezawodności systemów automatyki.
