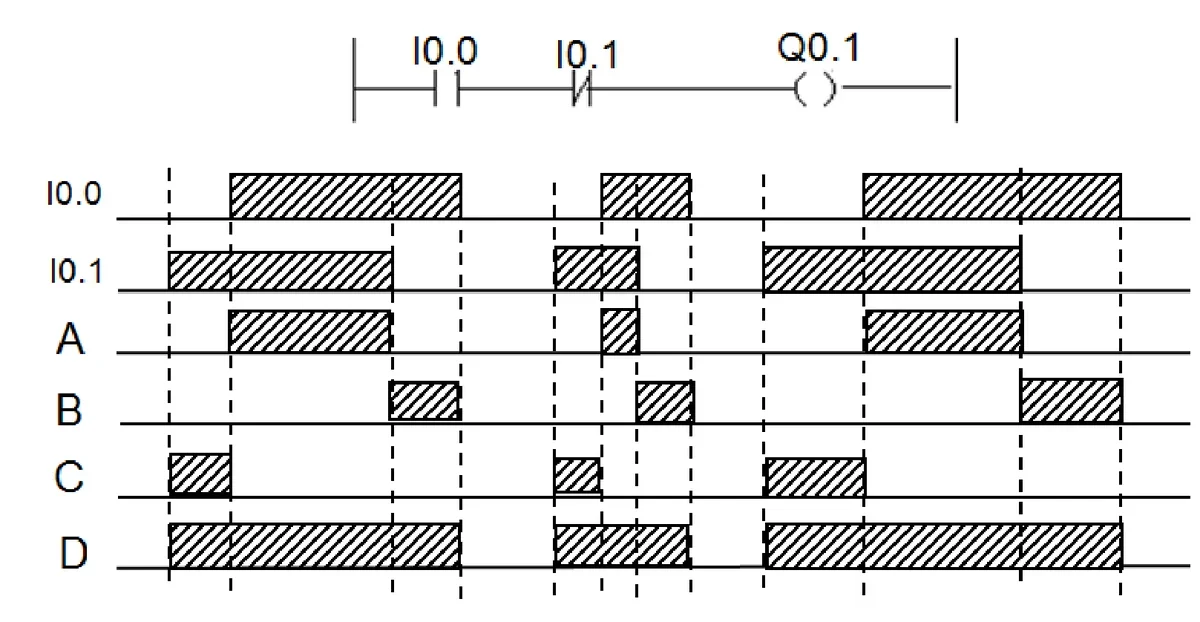

Który z przebiegów czasowych przedstawia stan wyjścia Q0.1 dla stanów wejść przedstawionych poniżej?
Przebieg D
Przebieg A
Przebieg C
Przebieg B
Pytanie z egzaminu CKE, czerwiec 2021 (arkusz E.19-SG-21.06).
Poprawną odpowiedzią jest 'Przebieg B', ponieważ wyjście Q0.1 aktywuje się tylko wtedy, gdy oba wejścia I0.0 oraz I0.1 są w stanie wysokim jednocześnie. W analizowanym przebiegu, tylko w 'Przebiegu B' oba wejścia osiągają ten stan, co skutkuje aktywacją wyjścia. Jest to klasyczny przykład działania logiki AND w systemach automatyki przemysłowej. W praktyce, takie rozwiązanie znajduje zastosowanie w systemach sterowania, gdzie kluczowe jest zapewnienie, że określone warunki muszą być spełnione, zanim system wyda polecenie. Przykład zastosowania to systemy alarmowe, gdzie oba czujniki muszą wykryć zagrożenie, aby alarm został aktywowany. Tego typu logika jest zgodna z najlepszymi praktykami w projektowaniu układów automatyki, gdzie istotne jest unikanie fałszywych sygnałów oraz zapewnienie wysokiej niezawodności działania systemu.
Wybór innego przebiegu niż 'Przebieg B' wskazuje na nieporozumienie dotyczące zasad działania wyjścia Q0.1. W przypadku logiki AND, kluczowym jest zrozumienie, że wyjście jest aktywne tylko wtedy, gdy oba wejścia są jednocześnie w stanie wysokim. Wybierając inny przebieg, istnieje ryzyko błędnej interpretacji sygnałów wejściowych. Może to wynikać z założenia, że wyjście mimo braku aktywności obu wejść może i tak włączyć sygnał, co jest sprzeczne z fundamentalnymi zasadami logiki binarnej. Taki błąd myślowy często prowadzi do niesprawności w systemach automatyki, gdzie zrozumienie warunków aktywacji jest kluczowe. Na przykład, w systemach sterowania procesami przemysłowymi, błędne zrozumienie logiki może skutkować nieprawidłowym działaniem maszyn, co w najgorszym przypadku może prowadzić do awarii lub wypadków. Aby poprawnie stosować logikę AND, należy zwrócić uwagę na stany wejść i ich wpływ na aktywację wyjścia, co można osiągnąć poprzez dokładne śledzenie sygnałów oraz testowanie w różnych scenariuszach operacyjnych.
